Software BioLab
O software da Biopdi para máquina universal de ensaios: configura, executa, analisa e documenta o ensaio, do corpo de prova ao relatório.
O BioLab é o software desenvolvido pela Biopdi para operar as máquinas universais de ensaios da marca. Ele controla a máquina, adquire força, posição e até 4 canais de extensômetro, calcula os resultados conforme a norma ou o método escolhido e gera relatórios em PDF, HTML e CSV. Roda em computador com Windows 10 ou superior, conectado à máquina por USB ou serial, e funciona sem internet.
Além do ensaio em si, o BioLab cuida da rotina do laboratório: agenda o uso do equipamento, separa os ensaios por usuário, compara lotes com estatística, registra em trilha de auditoria quem fez cada alteração e protege o banco de dados com backup automático antes de cada atualização.
| Configurações de ensaio | 11: tração e compressão, flexão em 3 e 4 pontos, flexão com entalhe, fluência, atrito (2), rasgamento, tensão específica e força específica |
|---|---|
| Modos de execução | Linear (velocidade constante, força constante ou força variável, nos dois sentidos) e script com etapas e repetição |
| Extensômetro | Até 4 canais simultâneos |
| Unidades | 9 de força, 4 de posição e 5 de tensão, convertidas em todos os indicadores, gráficos e relatórios |
| Saídas | Relatório em PDF e HTML, dados em CSV, auditoria em CSV e XLSX, vídeo do ensaio |
| Banco de dados | SQLite local ou MySQL, SQL Server, Oracle e PostgreSQL |
| Usuários | Perfis Administrador, Supervisão e Operação, com trilha de auditoria |
| Sistema | Windows 10 ou superior, 64 bits; funciona sem internet |
Tipos de ensaio e resultados
Ao escolher o tipo de ensaio, a interface passa a pedir os parâmetros daquele ensaio, como geometria do corpo de prova, vão, entalhe ou massa do carrinho, e oferece os indicadores correspondentes:
| Ensaio | O que o BioLab calcula |
|---|---|
| Tração e compressão | Força máxima, posição máxima, tensão máxima, tensão de escoamento, alongamento, redução de área, módulo de Young e recuperação elástica. Área calculada para seção retangular, tubular, cilíndrica ou pela massa linear. |
| Flexão em 3 pontos | Força máxima, flecha, módulo de elasticidade e tensão máxima, com condição de aprovação pelo módulo. |
| Flexão em 4 pontos | Os mesmos da flexão em 3 pontos e a resistência à flexão, com condição de aprovação pelo módulo e pela resistência. |
| Flexão em 3 pontos com entalhe | Força máxima, posição máxima, LOP e os valores fr1 a fr4 nas aberturas de fissura CMOD 1 a 4. |
| Fluência | Força máxima, tensão e alongamento de escoamento, tensão e alongamento de ruptura. |
| Coeficiente de atrito, bloco deslizante | Forças estática e dinâmica e coeficientes de atrito estático e dinâmico. |
| Coeficiente de atrito, cavalete de bobina | Forças e coeficientes de atrito estático e dinâmico, considerando o ângulo do duto. |
| Rasgamento | Força máxima e resistência ao rasgamento em N/mm. |
| Tensão específica | Tensão em até 3 deformações definidas pelo operador, além de força, tensão máxima, alongamento e escoamento. |
| Força específica | Força em até 3 deslocamentos ou comprimentos alvo, além de força de ruptura, tensão máxima e alongamento. |

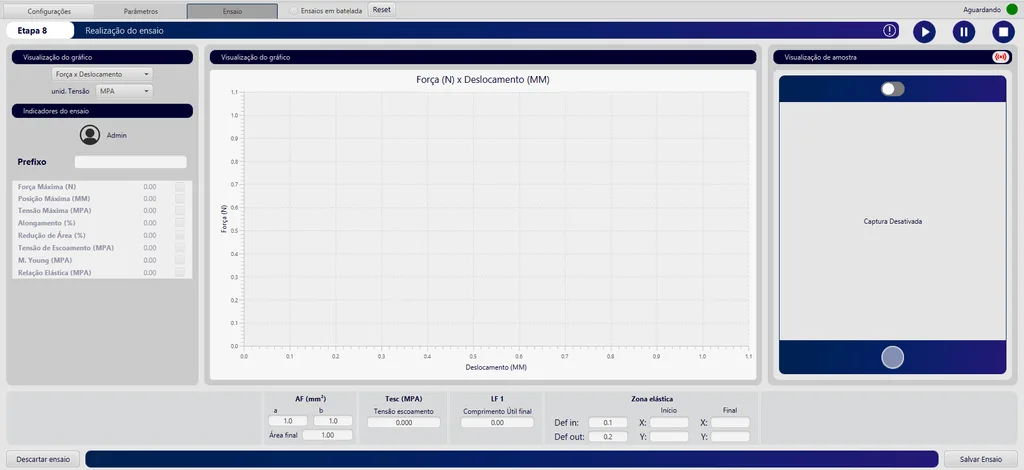

O operador escolhe quais indicadores acompanhar durante o ensaio, sem afetar a aquisição: todos os dados são gravados, e a seleção só define o que fica em destaque na tela e no relatório.
Normas integradas e métodos salvos

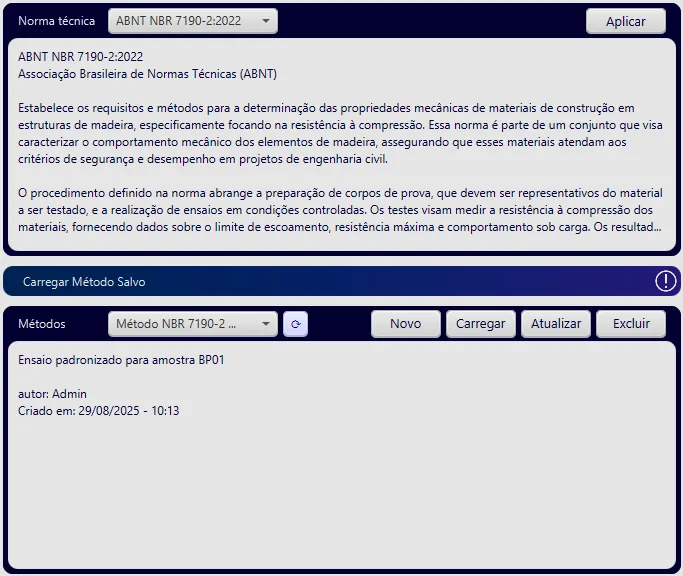

O BioLab traz uma biblioteca de normas integradas, ampliada a cada atualização do software. Ao aplicar uma norma, como a ABNT NBR 7190-2:2022 para madeira, o software carrega os parâmetros que ela exige e deixa o restante para o operador.
Um Método vai além: guarda a configuração completa de um ensaio, incluindo parâmetros, paradas, extensômetro e cálculos personalizados, com nome e descrição. Criado pelo Administrador ou pela Supervisão, ele é reaplicado com um clique, o que garante que todos os operadores ensaiem do mesmo jeito.
Execução: ensaio linear, script e ensaios cíclicos

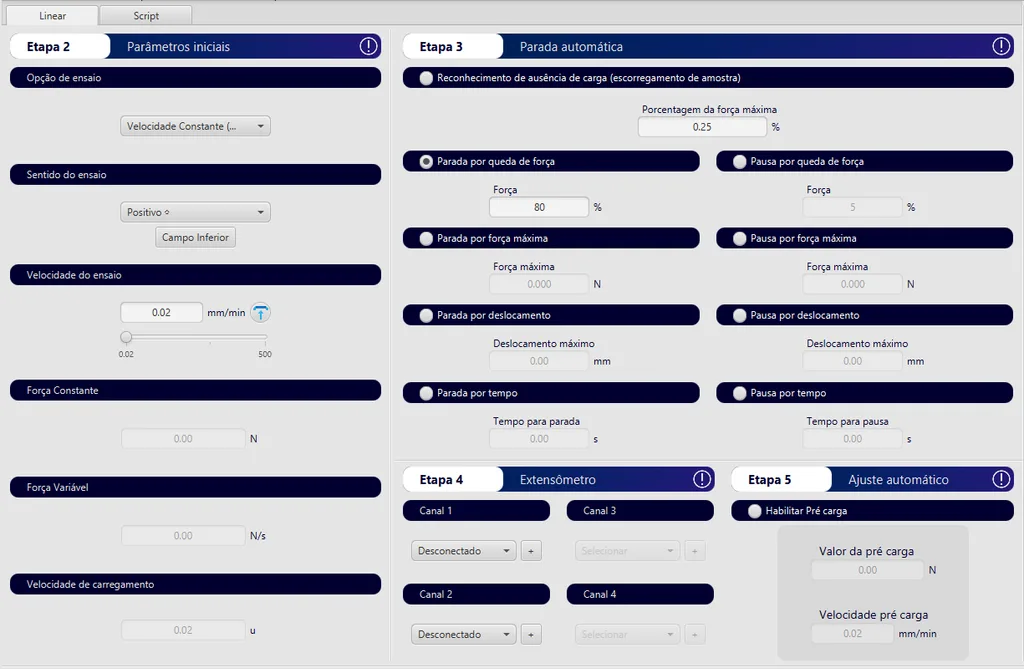

No ensaio linear, o travessão se move em uma etapa única, para cima ou para baixo, com velocidade constante em mm/min, força constante em N ou força variável em N/s. O ensaio termina pela condição de parada escolhida: queda percentual da força, força máxima, deslocamento máximo ou tempo, com opção de pausa por posição, força ou tempo.
O modo script divide o ensaio em etapas, cada uma com movimento, velocidade e setpoint próprios. Um repetidor devolve a execução a uma etapa anterior quantas vezes for definido: três etapas de carga e descarga com 50 repetições resultam em 50 ciclos. Uma janela acompanha o status de cada etapa durante o ensaio.
Recursos que evitam ensaio perdido:
- Pré-carga: busca a carga definida antes de iniciar a aquisição.
- Reconhecimento de escorregamento: detecta a queda brusca de força de um corpo de prova que escapou das garras.
- Troca automática do extensômetro para o encoder na deformação definida, para retirar o extensômetro antes da ruptura.
- Ensaio em batelada: séries de corpos de prova com os mesmos parâmetros, numeradas automaticamente; indicado para séries de 5 a 30 amostras.
Cálculos personalizados

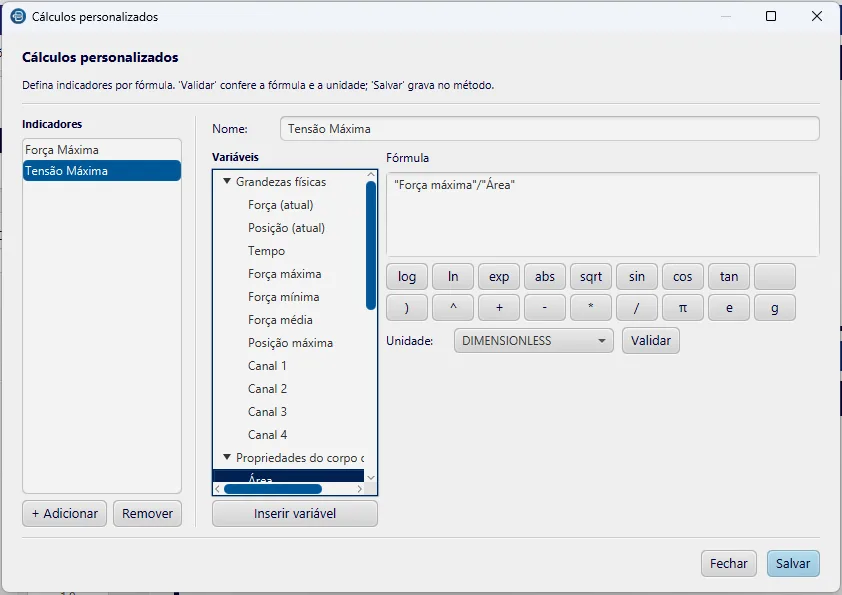

Quando o laboratório precisa de uma grandeza que não está na lista padrão, como um fator de correção interno ou uma tensão sobre outra área, o BioLab permite criar o indicador por fórmula. As variáveis incluem força, posição e tempo, os valores máximo, mínimo e médio, os 4 canais de extensômetro, tensão e deformação, a geometria do corpo de prova e os próprios indicadores da norma ativa. Há funções log, ln, exp, abs, raiz e trigonométricas.
O cálculo é validado antes de salvar, fica gravado no Método e aparece no relatório junto aos indicadores padrão. A validade da fórmula perante a norma é responsabilidade do laboratório.
Análise, relatório e dashboard comparativo
Terminado o ensaio, o operador marca a zona elástica com dois cliques no gráfico e o BioLab traça a reta do módulo de Young e a paralela com offset de 0,2%, ajustável, para obter a tensão de escoamento. Área final e comprimento final completam a redução de área e o alongamento.

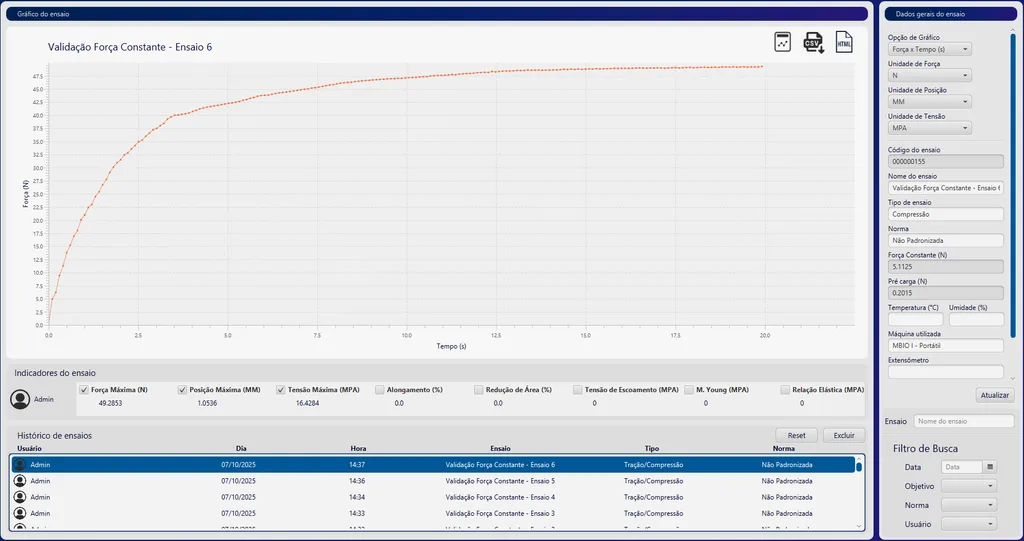

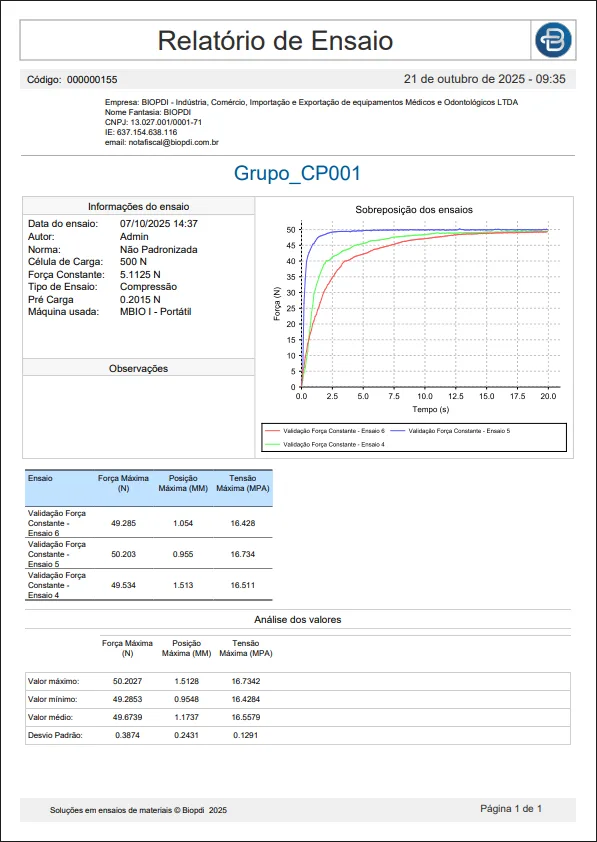

Na aba Relatório, cada ensaio salvo pode ser revisto com zoom, leitura de valores ponto a ponto e troca de unidades sem refazer o ensaio, e exportado em PDF, HTML ou CSV. Os dados da empresa entram automaticamente no relatório.

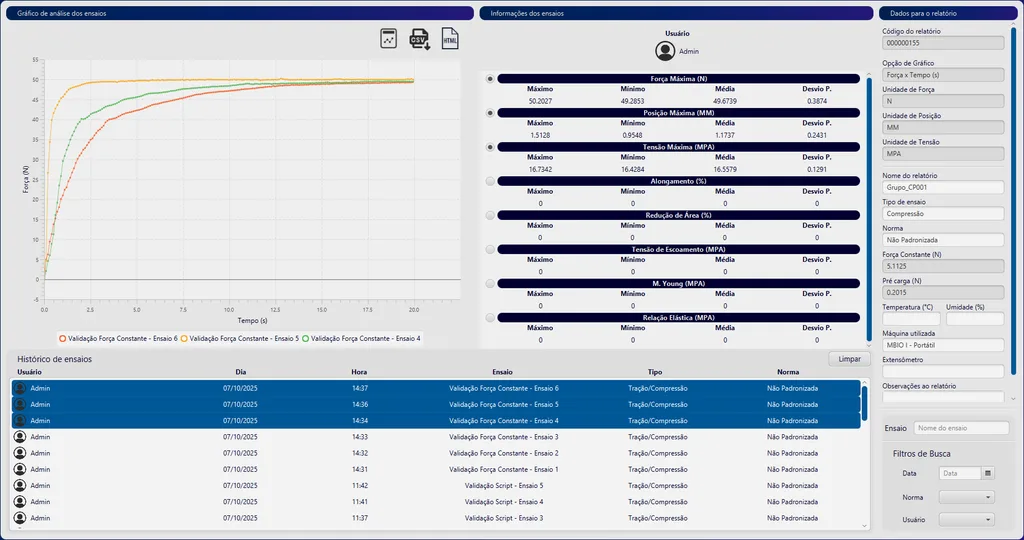

No Dashboard, vários ensaios do mesmo tipo são sobrepostos no mesmo gráfico, e o BioLab calcula máximo, mínimo, média e desvio padrão de cada indicador. O software só aceita comparar ensaios do mesmo tipo, com as mesmas unidades e a mesma norma.
Unidades disponíveis
| Força | dina, N, daN, kN, MN, gf, kgf, tf e lbf |
|---|---|
| Posição | mm, m, polegada e pé |
| Tensão | Pa, kPa, MPa, GPa e TPa |
| Gráficos | Força × posição, tensão × deformação, força × tempo, tensão × tempo e força × deformação |
Usuários, rastreabilidade e trilha de auditoria
Cada operador entra com login e senha. O Administrador cria usuários com perfil de Supervisão ou Operação, que diferem no acesso a ensaios e configurações. Cada usuário vê apenas os próprios ensaios; o Administrador vê todos. Usuários podem ser inativados em vez de excluídos, preservando o histórico dos ensaios.

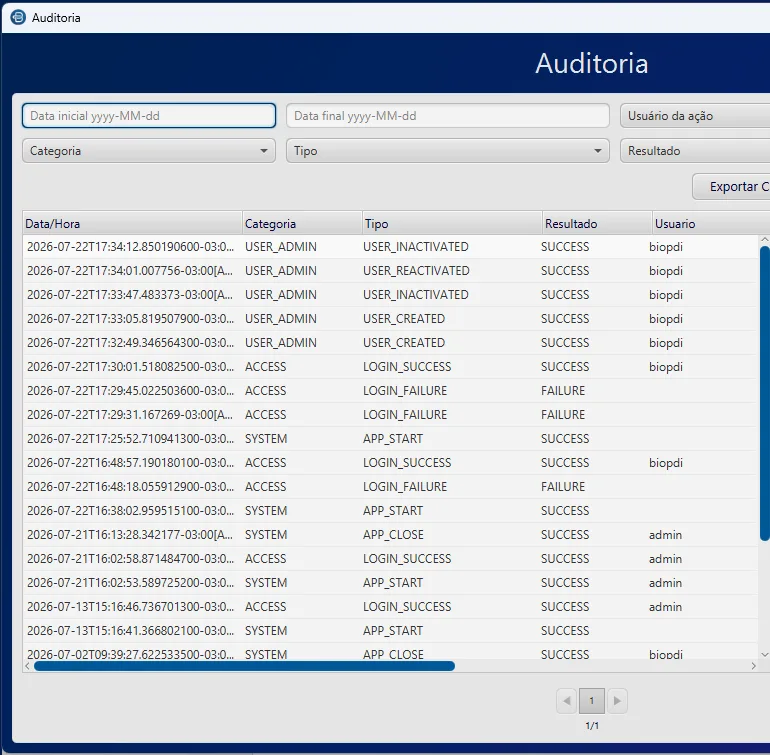

A trilha de auditoria registra automaticamente, sem precisar ser ativada, quem fez o quê, quando e com que resultado, em oito categorias: acessos, alterações de dados, configuração, backup, eventos do sistema, ciclo de vida dos ensaios, administração de usuários e exportações. Cada evento é marcado como concluído, falho ou negado por falta de permissão. A consulta é restrita ao Administrador e ao suporte Biopdi, para que quem é auditado não possa consultar nem exportar o próprio registro, e a exportação em CSV ou XLSX também fica registrada. É o recurso voltado a laboratórios que precisam demonstrar controle sobre alterações de dados e de configuração.
Banco de dados, backup e segurança da operação
Os ensaios ficam no banco de dados local padrão (SQLite) ou em banco corporativo MySQL, SQL Server, Oracle ou PostgreSQL. Quando uma versão nova precisa mudar a estrutura do banco, o BioLab copia o banco local antes de alterar qualquer coisa e aborta a atualização se a cópia falhar; em banco corporativo, pede confirmação para que a equipe de TI faça o backup. O backup manual pode ir para pendrive, rede ou nuvem.
Na operação, o software trabalha junto com os dispositivos de segurança da máquina:
- Com a porta de proteção aberta, a velocidade máxima cai automaticamente para um valor de segurança configurável, e o ensaio só inicia com a porta fechada.
- Botão de emergência, fins de curso superior e inferior e limite da célula de carga aparecem em tempo real na tela.
- A célula de carga é reconhecida automaticamente, e a máquina fica sempre limitada à capacidade nominal dela.
- Erros do equipamento, como sobrecarga ou falha de comunicação, são interpretados e exibidos em mensagem descritiva, e erros críticos interrompem o ensaio.
Os dispositivos de segurança seguem a NR-12.
Rotina do laboratório
- Agendamento do equipamento: calendário com reservas de 15 a 300 minutos, sem sobreposição.
- Câmera e vídeo: visualização da amostra durante o ensaio, captura de quadros e gravação de vídeo.
- Conexão automática: ao abrir, o software reconecta à última porta usada com sucesso.
- Contador total de ensaios da máquina, útil para programar manutenção preventiva.
- Uso em tela sensível ao toque: teclado virtual e layouts horizontal e vertical, que se ajustam à orientação do monitor.
- Suporte dentro do software: manual, descrição do equipamento, modelo de relatório, documento de normas e cálculos, vídeos tutoriais e verificação de atualizações.
Requisitos do computador
| Item | Mínimo | Recomendado |
|---|---|---|
| Sistema operacional | Windows 10 ou superior, 64 bits | Windows 10 ou superior, 64 bits |
| Processador | Intel Core i5 ou equivalente | Intel Core i5 ou equivalente |
| Memória RAM | 8 GB | 16 GB, para ensaios longos ou cíclicos e gravação de vídeo |
| Espaço em disco | 500 MB para a aplicação | 500 MB mais reserva para banco de dados e vídeos |
| Resolução de tela | 1366 × 768 | 1920 × 1080 (Full HD) |
| Conexão com a máquina | Porta USB ou serial | Porta USB ou serial |
| Java | Embutido no instalador | Embutido no instalador |
O que cresce com o tempo é o banco de dados e, principalmente, os vídeos gravados. Laboratórios que gravam vídeo com frequência devem dimensionar o disco pela própria rotina.
Manual completo do BioLab
O manual do usuário do BioLab tem cerca de 90 páginas e descreve cada tela e cada parâmetro do software, com as capturas de tela correspondentes. Peça o seu pelo formulário abaixo e a equipe da Biopdi envia por e-mail.
- Requisitos do computador e instalação
- Primeiro acesso, usuários e perfis
- Configuração de cada um dos 11 tipos de ensaio
- Normas integradas, métodos e cálculos personalizados
- Ensaio linear, script, ensaios cíclicos e em batelada
- Extensômetro, pré-carga, parada automática e gravação de vídeo
- Relatório, dashboard comparativo e exportação
- Banco de dados, backup, restauração e trilha de auditoria
- Dispositivos de segurança e mensagens de erro
- Solução de problemas e perguntas frequentes
Perguntas Frequentes
O que é o BioLab?
É o software desenvolvido pela Biopdi para operar as máquinas universais de ensaios da marca. Ele controla a máquina, adquire força, posição e até 4 canais de extensômetro, calcula os resultados do ensaio e gera relatórios em PDF, HTML e CSV.
Quais ensaios o BioLab configura?
Tração e compressão, flexão em 3 e 4 pontos, flexão em 3 pontos com entalhe, fluência, coeficiente de atrito com bloco deslizante e com cavalete de bobina, rasgamento, tensão específica e força específica. Com o modo script, também ensaios cíclicos e em várias etapas.
Qual computador é necessário?
Um computador com Windows 10 ou superior de 64 bits, processador Intel Core i5 ou equivalente, 8 GB de memória (16 GB recomendados para ensaios longos, cíclicos ou com gravação de vídeo), 500 MB livres para a instalação e porta USB ou serial para a máquina. O Java já vem no instalador.
O BioLab funciona sem internet?
Sim. Ensaio, relatório e dashboard funcionam sem conexão. A internet só é usada para verificar se há versão nova do software.
O software já traz as normas de ensaio?
Sim. Há uma biblioteca de normas integradas, ampliada a cada atualização. Ao aplicar uma norma, o software carrega os parâmetros exigidos por ela. O laboratório também pode salvar a configuração completa de um ensaio como Método e reaplicá-la em qualquer ensaio seguinte.
Dá para fazer ensaio cíclico?
Sim, pelo modo script. Cada etapa tem movimento, velocidade e setpoint próprios, e um repetidor devolve a execução a uma etapa anterior quantas vezes for definido. Por exemplo, três etapas de carga e descarga com 50 repetições resultam em 50 ciclos.
É possível criar cálculos próprios?
Sim. Os cálculos personalizados montam indicadores por fórmula a partir de força, posição, tempo, canais de extensômetro, geometria do corpo de prova e dos indicadores já existentes, com funções como log, exp, raiz e trigonométricas. As fórmulas ficam gravadas no Método e voltam junto com ele.
O BioLab tem trilha de auditoria?
Sim. O software registra automaticamente acessos, alterações de dados e de configuração, backups, ensaios, administração de usuários e exportações, com quem fez, o quê, quando e com que resultado. A consulta é restrita aos perfis Administrador e Biopdi e pode ser exportada em CSV ou XLSX.
Onde os ensaios ficam armazenados?
No banco de dados local padrão (SQLite) ou em banco corporativo MySQL, SQL Server, Oracle ou PostgreSQL. No banco local, o software faz backup automático antes de qualquer atualização de estrutura e permite backup manual para pendrive, rede ou nuvem.
Como o software é atualizado?
Pela aba Suporte, no botão Verificar atualizações. Havendo versão nova, o software apresenta o passo a passo. Quando a atualização muda a estrutura do banco de dados, o banco local é copiado antes, e em banco corporativo o software pede confirmação para que a equipe de TI faça o backup.
