Prensa para Romper Corpo de Prova de Concreto

É a prensa de compressão, elétrica ou hidráulica, com capacidade acima da força de ruptura do corpo de prova e prato superior com rótula. Para cilindros 10 × 20 até 40 MPa, a força chega a cerca de 314 kN; para cilindros 15 × 30 de 50 MPa, a cerca de 884 kN. A prensa elétrica Biopdi vai de 5 kN a 1.000 kN, cerca de 100 toneladas-força.

A ABNT NBR 5739:2018 define o ensaio de compressão de corpos de prova cilíndricos de concreto: carregamento contínuo a 0,45 ± 0,15 MPa/s até a ruptura e resistência fc = 4F/(πD²). A moldagem e a cura dos corpos de prova seguem a ABNT NBR 5738.

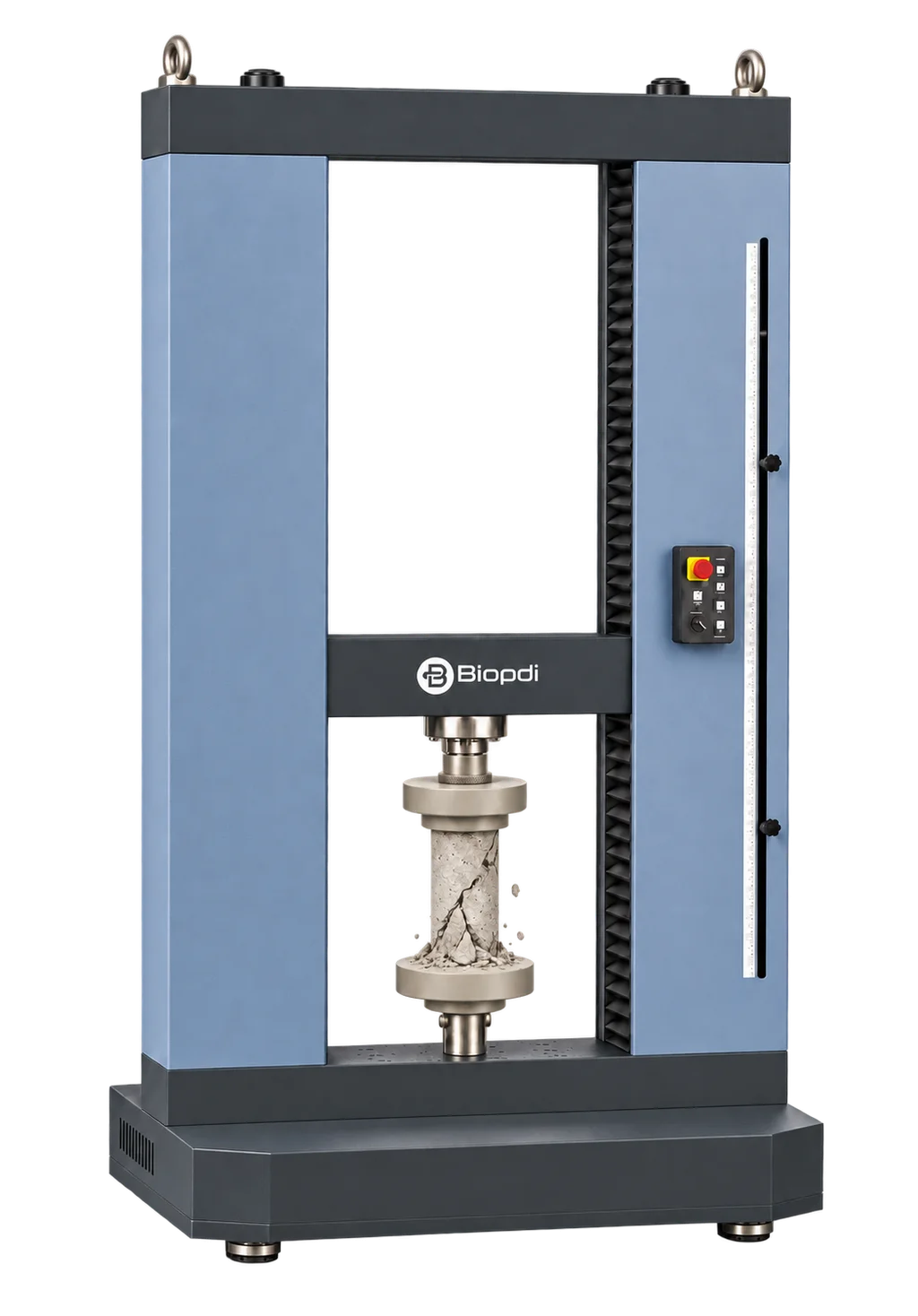

É a máquina universal de ensaios Biopdi da linha M2 montada com pratos de compressão. A força vem de um motor elétrico que move a travessa por fusos de esferas, sem óleo nem bomba hidráulica, e a máquina vai de 5 kN a 1.000 kN, cerca de 100 toneladas-força. Por isso atende os ensaios de compressão da construção civil e, trocando o acessório, também a tração do aço e a flexão de prismas.

A prensa hidráulica aplica a força por um cilindro com óleo e é dedicada à compressão. A elétrica controla a velocidade da travessa pelo motor e faz compressão, tração e flexão na mesma estrutura, com o software calculando o resultado. Para um laboratório que rompe só cilindros, as duas resolvem; para quem também ensaia aço, prismas ou blocos, a elétrica evita um segundo equipamento. Informe os ensaios no orçamento que a equipe indica a opção.

A força de ruptura é a resistência vezes a área. Um cilindro 10 × 20 de 40 MPa rompe com cerca de 314 kN, e um 15 × 30 de 40 MPa com cerca de 707 kN. Escolha uma capacidade acima da maior força prevista, como na tabela desta página, e confirme no certificado de calibração que a faixa verificada cobre também as forças menores que o laboratório vai medir.

A norma pede carregamento contínuo a 0,45 ± 0,15 MPa/s, máquina classe 1 ou melhor no laboratório de ensaio e prato superior com rótula. O software BioLab converte a taxa em MPa/s para kN/s a partir do diâmetro medido, e a célula de carga da linha M2 é classe 1 pela NBR ISO 7500-1. A classe da máquina montada sai da verificação no laboratório de calibração. Informe a norma no pedido para a proposta trazer os pratos compatíveis.

Uma tonelada-força vale 9,807 kN, então 100 tf são cerca de 981 kN. O maior modelo, a MBIOII-1000-M2, tem 1.000 kN, ou 100.000 kgf, um pouco mais que 100 toneladas-força.

Sim, porque é uma máquina universal. Com garras, faz a tração de barras de aço pela NBR 7480; com o dispositivo de flexão, a tração na flexão de prismas pela NBR 12142; com tiras de apoio nos pratos, a compressão diametral pela NBR 7222. A troca é do acessório, não da máquina.

Na Biopdi, nenhuma no equipamento: a prensa elétrica é a máquina universal configurada para compressão. O nome muda com o uso. Na construção civil, que rompe cilindros e blocos, o costume é dizer prensa; em metais e polímeros, que fazem tração, o costume é dizer máquina universal ou máquina de tração.

Sim. A classe exigida pela NBR 5739 é a da máquina verificada pela ABNT NBR ISO 7500-1, por laboratório de calibração, e o certificado informa a faixa de força em que a classe foi atingida. O artigo sobre a calibração da máquina universal explica o processo e o que conferir no certificado.
