Extensômetros para Máquina Universal de Ensaios
Clip-on, longas deformações, deflexão e clip-gage (COD): qual escolher para cada ensaio e norma, integrados às máquinas universais Biopdi.
Os extensômetros Biopdi medem a deformação diretamente no corpo de prova, sem a folga das garras e a deformação da estrutura que entram no deslocamento da travessa. São fornecidos em quatro famílias: clip-on (L0 de 25 a 100 mm), longas deformações (longo curso, até 250 mm), deflexão (curso de 1 a 50 mm) e clip-gage COD, todas integradas às máquinas universais de ensaios Biopdi e ao software BioLab, em até 4 canais simultâneos.
Esta página ajuda a escolher e a pedir o extensômetro certo para o seu ensaio. Para a teoria da medição de deformação, o strain gauge e as classes de exatidão, veja o artigo extensômetro e strain gauge.
Modelos de extensômetro
As quatro famílias da linha M2, com código, L0 e curso.
Clip-on
Preso ao corpo de prova, para módulo e Rp0,2. L0 de 25 a 100 mm, curso de até 50 mm.
Longas deformações
Para borrachas, filmes e plásticos dúcteis. L0 de 10 a 100 mm, curso de até 250 mm.
Deflexão
Mede a flecha do corpo de prova na flexão. Curso de 1 a 50 mm.
Clip-gage (COD)
Mede a abertura da fissura (CMOD) no entalhe. L0 de 5 a 20 mm, curso de até 12 mm.
Modelos disponíveis: códigos, L0 e curso
Quatro famílias para medir a deformação diretamente no corpo de prova, com até 4 canais simultâneos no software BioLab. L0 é o comprimento de medida inicial.
Clip-on
Preso diretamente ao corpo de prova, para pequenas deformações, como módulo de elasticidade e limite de escoamento convencional.
| Código | L0 | Curso |
|---|---|---|
| EXT-100-001 | 25 mm | −2,5 a +2,5 mm |
| EXT-100-002 | 25 mm | 0 a +12,5 mm |
| EXT-100-003 | 25 mm | 0 a +25 mm |
| EXT-100-003 | 50 mm | −5 a +5 mm |
| EXT-100-004 | 50 mm | 0 a +25 mm |
| EXT-100-005 | 50 mm | 0 a +50 mm |
| EXT-100-006 | 80 mm | 0 a +8 mm |
| EXT-100-007 | 80 mm | 0 a +40 mm |
| EXT-100-008 | 100 mm | 0 a +50 mm |
Longas deformações
Para materiais que se alongam muito antes de romper, como polímeros, elastômeros e filmes.
| Código | L0 | Curso |
|---|---|---|
| EXT-200-001 | 10 a 100 mm | 25 mm |
| EXT-200-002 | 10 a 100 mm | 50 mm |
| EXT-200-003 | 10 a 100 mm | 100 mm |
| EXT-200-004 | 10 a 100 mm | 150 mm |
| EXT-200-005 | 10 a 100 mm | 250 mm |
Deflexão
Mede a flecha do corpo de prova nos ensaios de flexão.
| Código | Curso |
|---|---|
| EXT-300-001 | 1 mm |
| EXT-300-002 | 4 mm |
| EXT-300-003 | 6 mm |
| EXT-300-004 | 12 mm |
| EXT-300-005 | 25 mm |
| EXT-300-006 | 50 mm |
Clip-gage (COD)
Mede a abertura da fissura (CMOD) em ensaios de corpos de prova entalhados, como a flexão em 3 pontos com entalhe.
| Código | L0 | Curso |
|---|---|---|
| EXT-400-001 | 5 mm | +2,5 mm |
| EXT-400-003 | 10 mm | +4 mm |
| EXT-400-004 | 12 mm | +7 mm |
| EXT-400-005 | 20 mm | +12 mm |

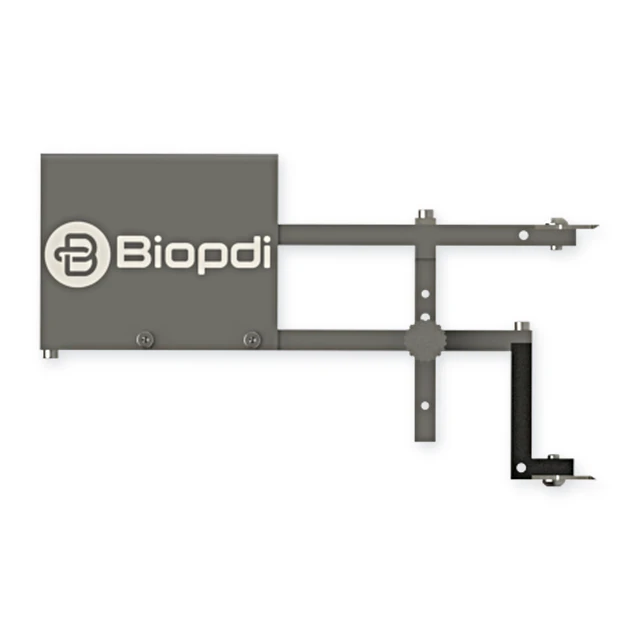

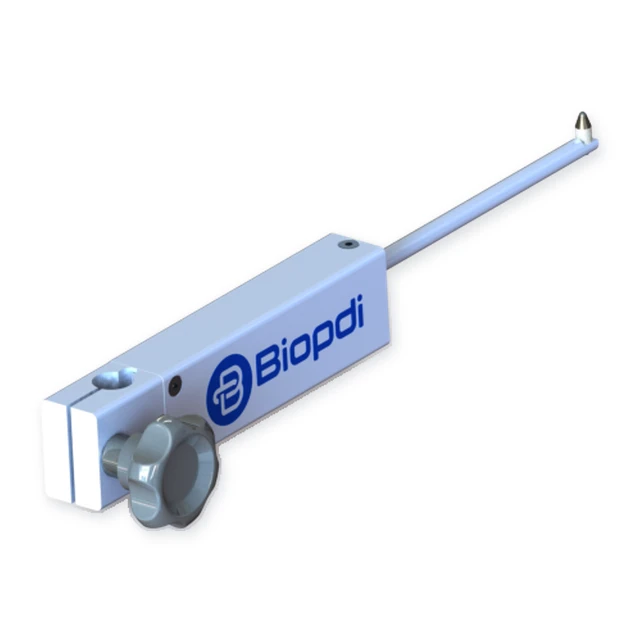

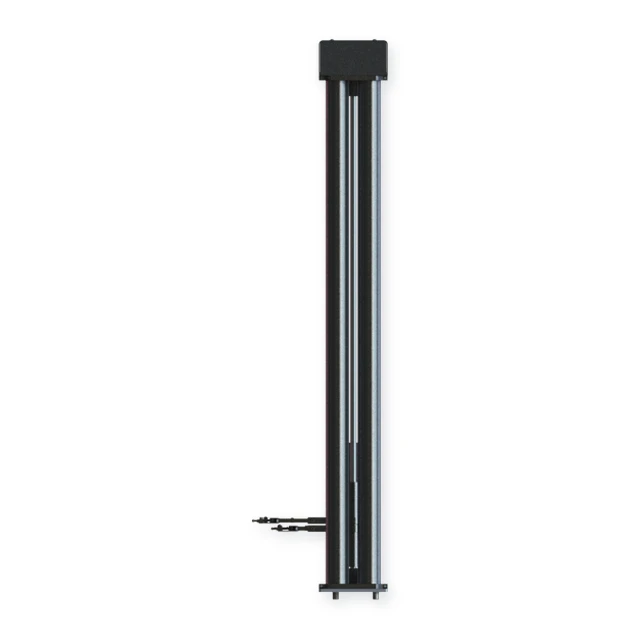

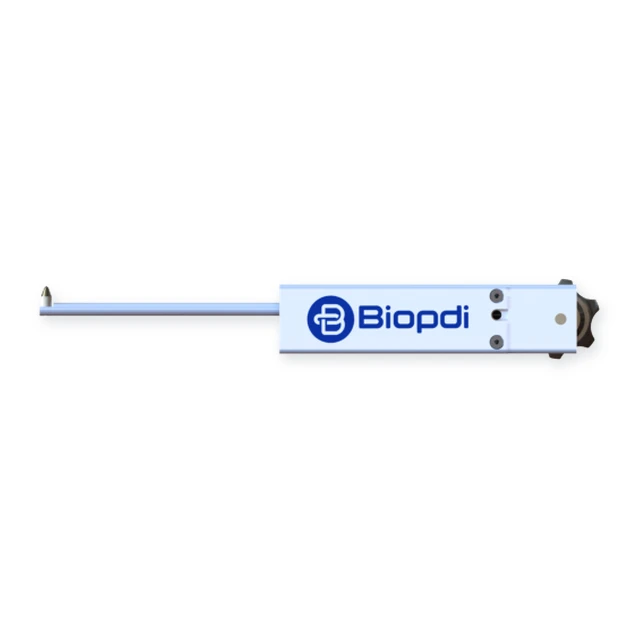

Os quatro extensômetros em quatro vistas
Renders dos extensômetros da linha M2 nas vistas frontal, isométrica, traseira e trimétrica, para ver a caixa do transdutor, os braços e o ponto de contato com o corpo de prova. As imagens não estão em escala entre si: o tamanho de cada família vem do L0 e do curso na tabela acima.

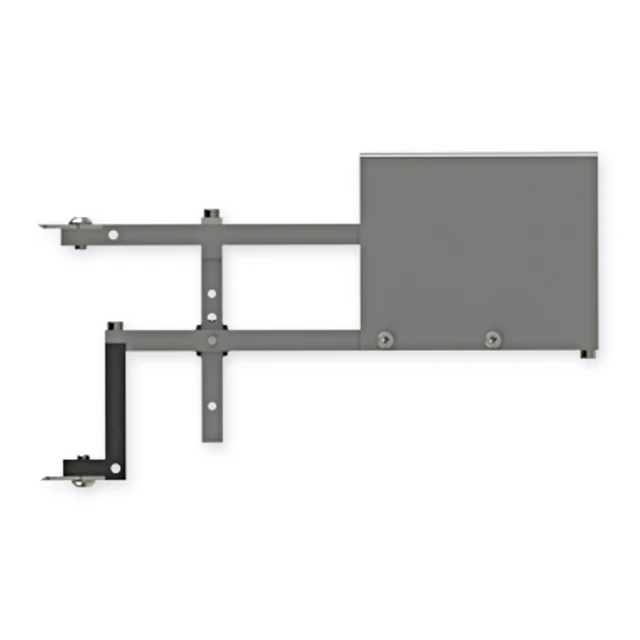

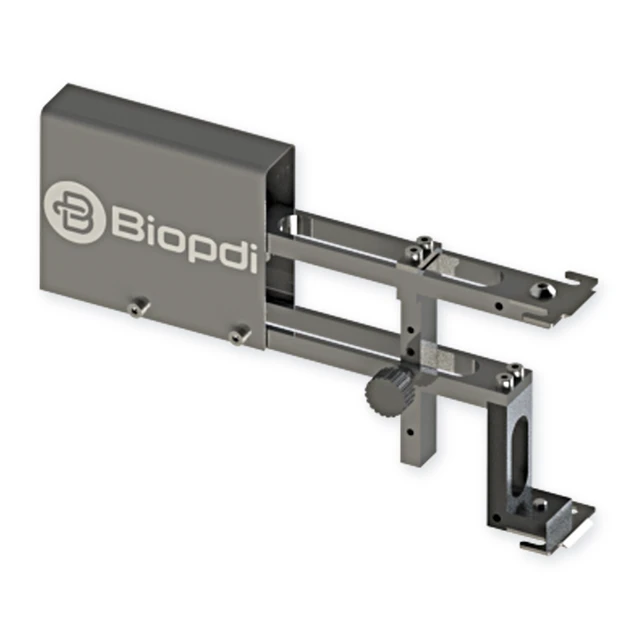

Clip-on

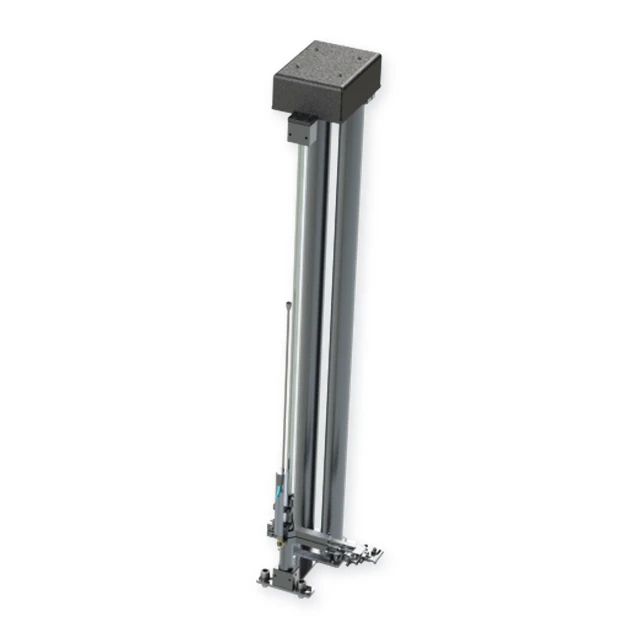

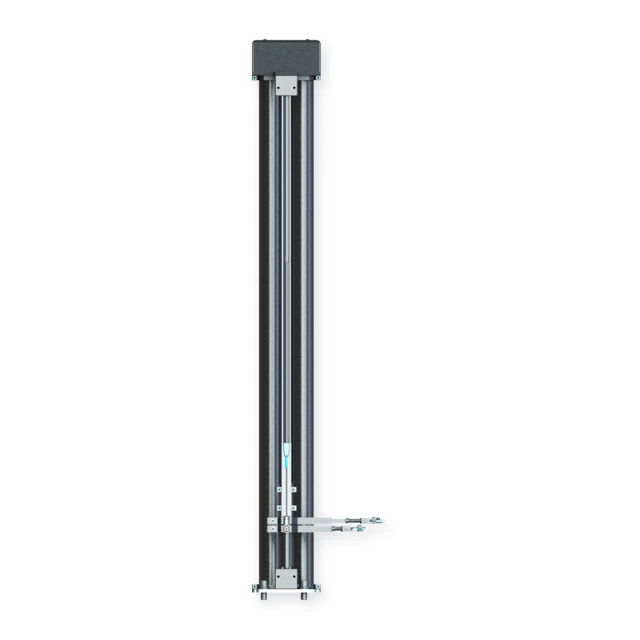

Longas deformações

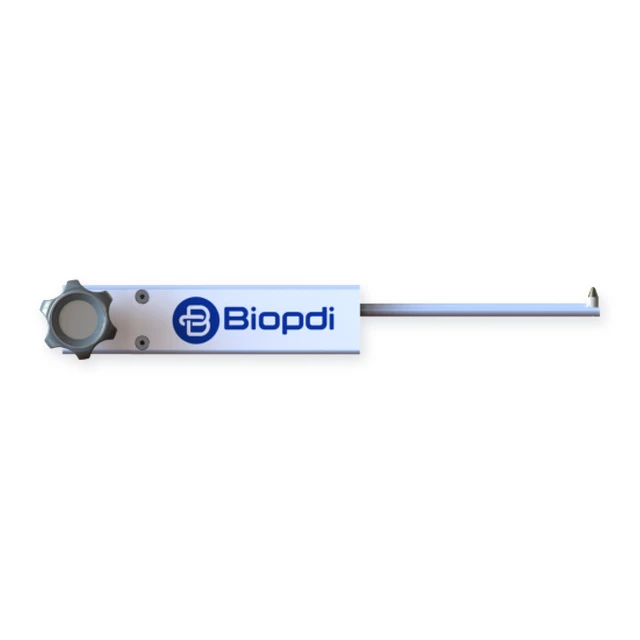

Deflexão

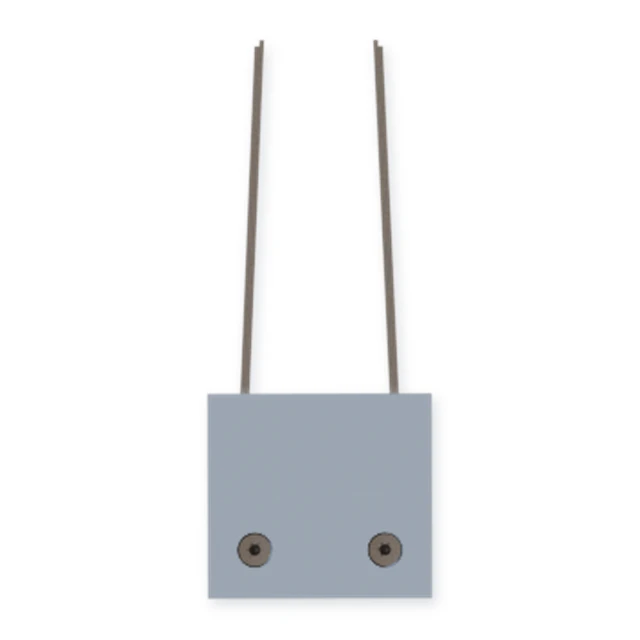

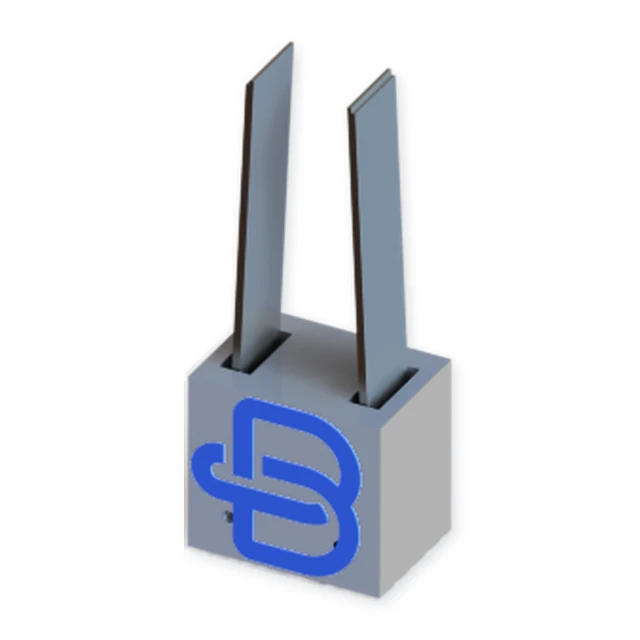

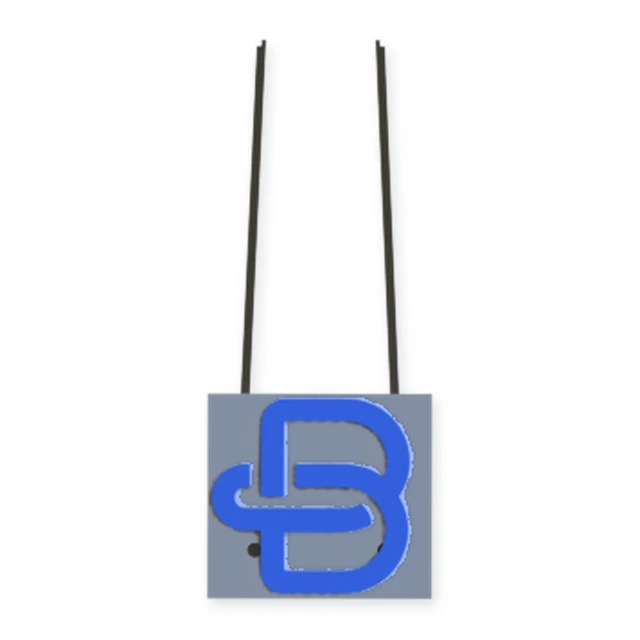

Clip-gage (COD)
A máquina universal de ensaios Biopdi
O extensômetro é um canal da máquina: ele soma a deformação real à força e à posição que a máquina já mede.
Os dois modelos da imagem servem de exemplo. Na coluna simples MBIOI-10-M2, até 10 kN, o uso típico é o clip-on e o de longas deformações em plásticos, borrachas e filmes; na coluna dupla MBIOII-50-M2, até 50 kN, o clip-on em metais e compósitos e os de deflexão e clip-gage na flexão. Toda a linha M2, de 200 N a 1.000 kN, aceita os extensômetros desta página. No ensaio com extensômetro, cada parte da máquina tem uma função:
- 1
Travessa móvel aplica a força na velocidade da norma; o sensor óptico mede a posição com resolução de 0,0001 mm
- 2
Célula de carga mede a força; as células são intercambiáveis conforme a faixa do ensaio
- 3
Garras ou dispositivo prendem ou apoiam o corpo de prova alinhado ao eixo de carga
- 4
Extensômetro mede a deformação no trecho L0, em até 4 canais com reconhecimento automático
- 5
Software BioLab junta força, posição e deformação, traça a curva e calcula os resultados
- 6
Painel e emergência posiciona a travessa para montar o extensômetro e interrompe o ensaio

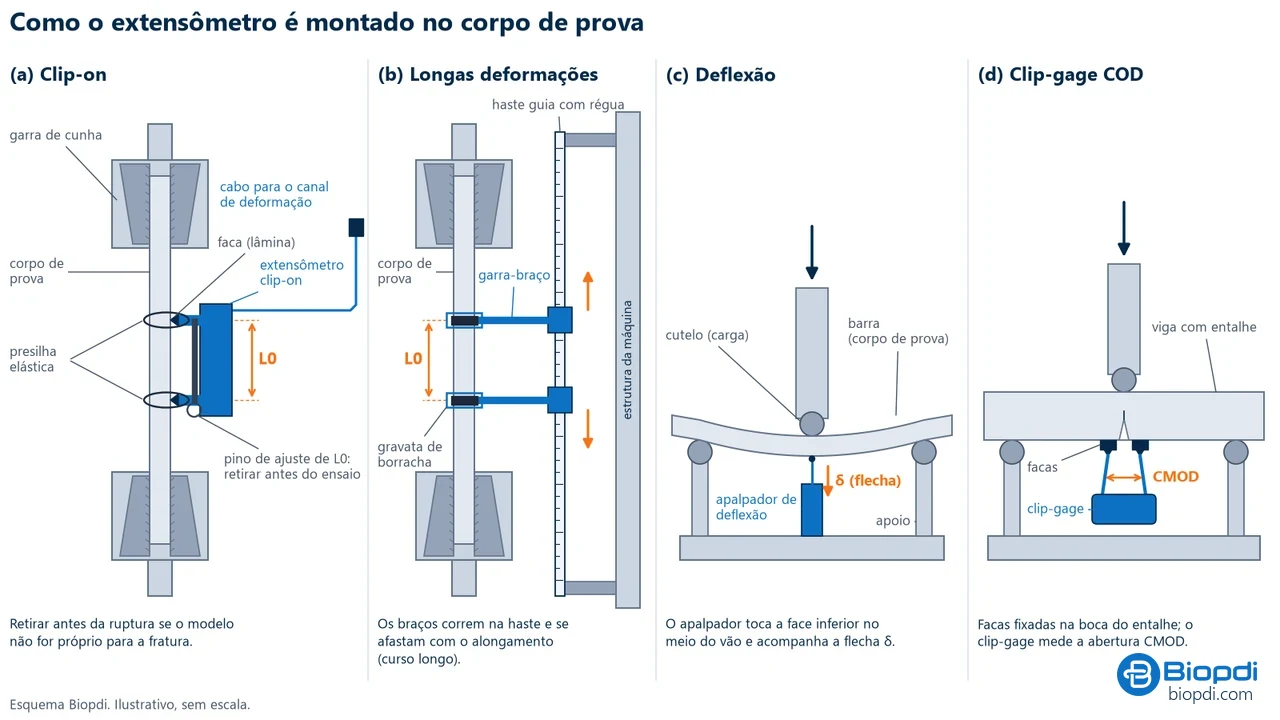

Como o extensômetro é montado no corpo de prova
Cada família tem um jeito de tocar o corpo de prova, e é isso que define para qual ensaio ela serve.
Clip-on
Duas facas apoiadas no corpo de prova, presas por molas ou elásticos, separadas pelo comprimento de medida L0. O pino de ajuste fixa o L0 na montagem e sai antes do ensaio. Modelos sem proteção para a fratura são retirados antes da ruptura.
Longas deformações
Dois braços pinçam o corpo de prova nas marcas de L0 e correm numa haste presa à estrutura da máquina, acompanhando alongamentos de centenas por cento até a ruptura de borrachas, filmes e plásticos dúcteis.
Deflexão
Montado no dispositivo de flexão, com o apalpador tocando a face do corpo de prova no meio do vão. Mede a flecha da própria barra, sem a deformação do dispositivo e da estrutura que entra no deslocamento da travessa.
Clip-gage (COD)
Encaixado entre duas facas fixadas na boca do entalhe, mede a abertura da fissura (CMOD) em vigas entalhadas sob flexão, como no concreto reforçado com fibras e nos ensaios de tenacidade à fratura.
Do corpo de prova ao relatório
O sinal do extensômetro entra no controlador da máquina junto com a força e a posição, e o BioLab calcula as propriedades que dependem da deformação real.
Força e posição
A célula de carga mede a força e o sensor da travessa mede o deslocamento. Bastam para força máxima, resistência e curvas força × deslocamento.
Deformação real
O extensômetro mede só o trecho L0 do corpo de prova. É ele que permite módulo de elasticidade, Rp0,2 e alongamento sob força com a exatidão que a norma pede.
Resultado no BioLab
O software junta os canais, traça a curva tensão × deformação, calcula os resultados da norma e aceita cálculos personalizados com os canais de extensômetro.
Qual extensômetro para cada ensaio
A família sai do tipo de ensaio; o comprimento de medida (L0), da norma; o curso, do alongamento esperado.
| Ensaio | Normas usuais | Família | Ponto de partida |
|---|---|---|---|
| Tração de metais: módulo, Rp0,2 e Agt | ABNT NBR ISO 6892-1; ASTM E8/E8M | Clip-on | L0 de 50 mm (chapa e redondo padrão); curso de ±5 mm para módulo e Rp, maior para acompanhar até Agt |
| Tração de plásticos rígidos e semirrígidos: módulo | ASTM D638 (tipos I a III); ISO 527 | Clip-on | L0 de 50 mm na D638; para a ISO 527, confira o L0 do corpo de prova na edição vigente |
| Tração de borracha, elastômero e plástico muito dúctil | ASTM D412; ISO 37 | Longas deformações | L0 ajustado às marcas do corpo de prova (25 mm na gravata C) e curso de 250 mm |
| Flexão de plásticos e compósitos: flecha | ASTM D790; ISO 178 | Deflexão | Curso maior que a flecha no limite do ensaio (na barra de 3,2 mm da D790, cerca de 7 mm) |
| Abertura de fissura (CMOD) em corpo de prova entalhado | Concreto com fibras (EN 14651); tenacidade à fratura (ASTM E399) | Clip-gage (COD) | Curso acima da abertura máxima prevista no ensaio (a EN 14651 vai até 4 mm de CMOD) |
Pontos de partida para a conversa técnica; a escolha final considera o corpo de prova real e a edição da norma usada pelo laboratório.
Como dimensionar o curso e o comprimento de medida
Três contas resolvem a maioria dos pedidos.
1. Comprimento de medida (L0)
Vem da norma e do corpo de prova. Na ISO 6892-1 o corpo de prova proporcional tem L0 = 5,65 × √S0: num redondo de 10 mm, S0 = 78,5 mm² e L0 = 50 mm. Na ASTM D638, tipos I a III, o comprimento de medida é 50 mm.
2. Curso
Curso necessário = alongamento esperado × L0. Uma borracha com 600 % de alongamento na ruptura, medida entre marcas de 25 mm, abre 25 × 6 = 150 mm: o curso de 250 mm (EXT-200-005) atende com folga, o de 150 mm fica no limite.
3. Flecha na flexão
Na ASTM D790 a flecha para 5 % de deformação na fibra externa é D = 0,05 × L² / (6 d). Na barra de 3,2 mm com vão de 51,2 mm: D = 0,05 × 51,2² / 19,2 ≈ 6,8 mm. O extensômetro de deflexão de 12 mm (EXT-300-004) cobre o ensaio.
A classe de exatidão também vem da norma. A ABNT NBR ISO 6892-1:2024 pede extensômetro classe 1 (ISO 9513) para o limite de escoamento convencional e classe 0,5 para o módulo de elasticidade; acima de 5 % de extensão aceita classe 2. Informe a norma no pedido para a proposta trazer o extensômetro e a classe compatíveis.
Perguntas frequentes
O que mais perguntam antes de pedir um extensômetro.
Quais são os tipos de extensômetro para máquina universal?
Os principais são o clip-on, preso ao corpo de prova para pequenas deformações; o de longas deformações (longo curso), para borrachas, filmes e plásticos dúcteis; o de deflexão, que mede a flecha na flexão; o clip-gage COD, que mede a abertura de fissura; e o óptico (vídeo extensômetro), sem contato. A Biopdi fornece as quatro primeiras famílias na linha M2 e o óptico sob demanda.
O extensômetro Biopdi funciona em máquina universal de outra marca?
Não. Os extensômetros Biopdi são acessórios das máquinas universais Biopdi: o sinal entra no controlador da máquina e é tratado pelo software BioLab, por isso eles não são vendidos para máquinas de outras marcas.
Posso comprar só o extensômetro para a máquina Biopdi que já tenho?
Sim. O extensômetro pode ser pedido junto com uma máquina nova ou acrescentado a uma máquina universal Biopdi que já está no laboratório. Informe o modelo da máquina no pedido de orçamento.
Quantos extensômetros a máquina lê ao mesmo tempo?
Até 4 canais de deformação além da força e da posição, com reconhecimento automático do transdutor conectado, para extensômetros e LVDT.
Qual extensômetro usar para o módulo de elasticidade do aço?
Um clip-on preso ao corpo de prova, com comprimento de medida compatível com a norma (50 mm no corpo de prova padrão do ASTM E8 e no redondo de 10 mm da ISO 6892-1) e curso pequeno, como ±5 mm. A ABNT NBR ISO 6892-1:2024 pede extensômetro classe 0,5 da ISO 9513 para o módulo; confirme a classe na proposta.
Qual extensômetro usar para borracha e elastômeros?
O de longas deformações, que acompanha alongamentos de centenas por cento até a ruptura. O comprimento de medida é ajustado às marcas do corpo de prova, de 10 a 100 mm, e o curso chega a 250 mm.
Preciso de extensômetro em todo ensaio de tração?
Não. Ele é necessário quando a norma pede módulo de elasticidade, limite de escoamento convencional (Rp0,2) ou alongamento sob força. O alongamento após a ruptura costuma ser medido nas duas partes do corpo de prova, e a força máxima não depende de extensômetro.
O que é o clip-gage COD?
É um extensômetro montado na boca do entalhe que mede a abertura da fissura (CMOD) durante o ensaio de flexão de corpos de prova entalhados, usado em concreto reforçado com fibras e em ensaios de tenacidade à fratura.
A Biopdi fornece vídeo extensômetro?
O extensômetro óptico (vídeo extensômetro) é desenvolvido sob demanda. Para grandes alongamentos com contato, a linha já tem o extensômetro de longas deformações, com curso de até 250 mm. Descreva o ensaio no pedido de orçamento.
O que informar para receber a proposta?
O modelo da máquina Biopdi (ou se é uma máquina nova), o material, a norma de ensaio, o tipo e as dimensões do corpo de prova, as propriedades a medir e o alongamento esperado até a ruptura.
