Retrofit de Máquina Universal de Ensaios
Retrofit, manutenção e conserto de máquina universal de ensaios de qualquer marca, eletromecânica ou servo-hidráulica, a partir de um diagnóstico da máquina.
A Biopdi faz retrofit, manutenção e conserto de máquina universal de ensaios de qualquer marca, eletromecânica ou servo-hidráulica. O serviço começa por um diagnóstico da estrutura, do acionamento e da medição, e devolve a máquina ensaiando pelas normas atuais, com controle e software modernos quando há retrofit, pronta para a nova calibração pela ABNT NBR ISO 7500-1.
Quem escreve esta página é um fabricante: a Biopdi projeta e produz a máquina universal de ensaios linha M2, com o software BioLab. Por isso a avaliação diz também quando a sua máquina não compensa a reforma. Abaixo estão o que muda em cada tipo de máquina, os critérios para decidir, os sinais de defeito e o que acontece depois do serviço.
O que é retrofit de máquina universal de ensaios
Retrofit é modernizar: a estrutura fica, a tecnologia de controle e medição muda. Manutenção, conserto e calibração são outros serviços, e os quatro se complementam.
| Serviço | O que é feito | Quando |
|---|---|---|
| Manutenção preventiva | Inspeção, limpeza, lubrificação, reaperto e troca de itens de desgaste em intervalos definidos | Com a máquina funcionando, para que ela continue assim |
| Conserto (manutenção corretiva) | Encontrar a causa da falha e trocar ou reparar a peça que falhou | Quando a máquina para, erra a medição ou dá alarme |
| Retrofit (modernização) | Manter a estrutura e trocar a geração tecnológica: controle, medição, software e, se preciso, o acionamento | Quando a eletrônica ficou obsoleta, falta peça ou o software não atende mais as normas |
| Calibração | Comparar a força indicada com a de um padrão rastreável e enquadrar cada faixa numa classe | Até 12 meses e sempre depois de reparo ou ajuste importante (NBR ISO 7500-1) |
O que costuma ser trocado, por tipo de máquina
O escopo de cada retrofit é definido conforme o diagnóstico. As listas abaixo mostram o que é avaliado em cada tecnologia e o que, dependendo do estado, entra na troca.
Máquina eletromecânica
A força vem de um motor que gira fusos e move a travessa. O diagnóstico avalia e, conforme o resultado, o retrofit pode trocar:
- controlador e eletrônica de medição de força e posição
- software de ensaio, métodos e relatórios
- sensor de posição da travessa
- motor e servoacionamento, quando estão no fim da vida ou sem peça
- painel, botões, fins de curso e parada de emergência
- célula de carga, só se estiver danificada ou fora da faixa dos ensaios
Costuma ficar: estrutura, colunas, travessas, fusos e guias em bom estado, garras e dispositivos.
Máquina servo-hidráulica ou hidráulica
A força vem de um cilindro com óleo, comandado por válvula. Além da eletrônica, entra no diagnóstico o circuito hidráulico:
- controlador e eletrônica de medição
- software de ensaio, métodos e relatórios
- transdutor de força (célula de carga ou transdutor de pressão) e sensor de deslocamento do pistão
- servoválvula ou válvula proporcional
- unidade hidráulica: bomba, filtros, óleo e mangueiras
- vedações do cilindro e da haste, quando há vazamento
Costuma ficar: estrutura, colunas, cabeçotes, cilindro sem dano, garras e pratos.

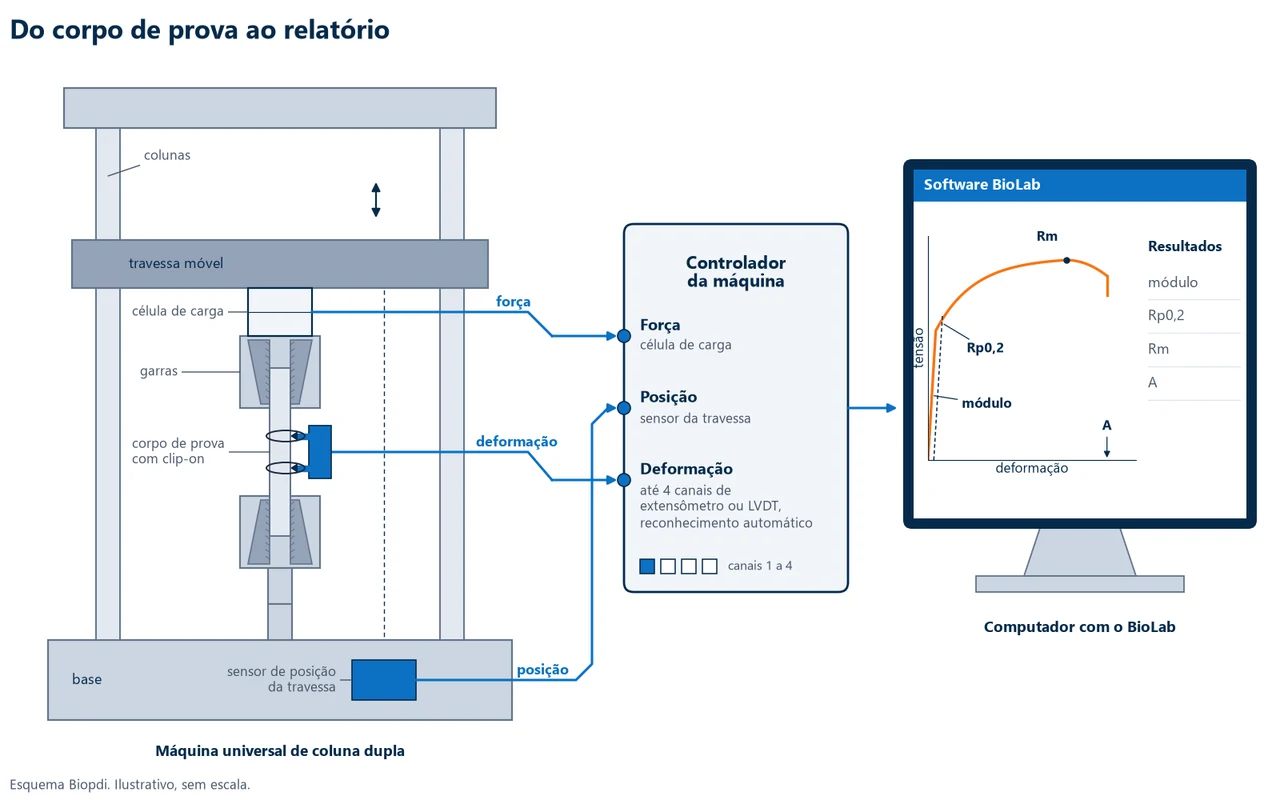

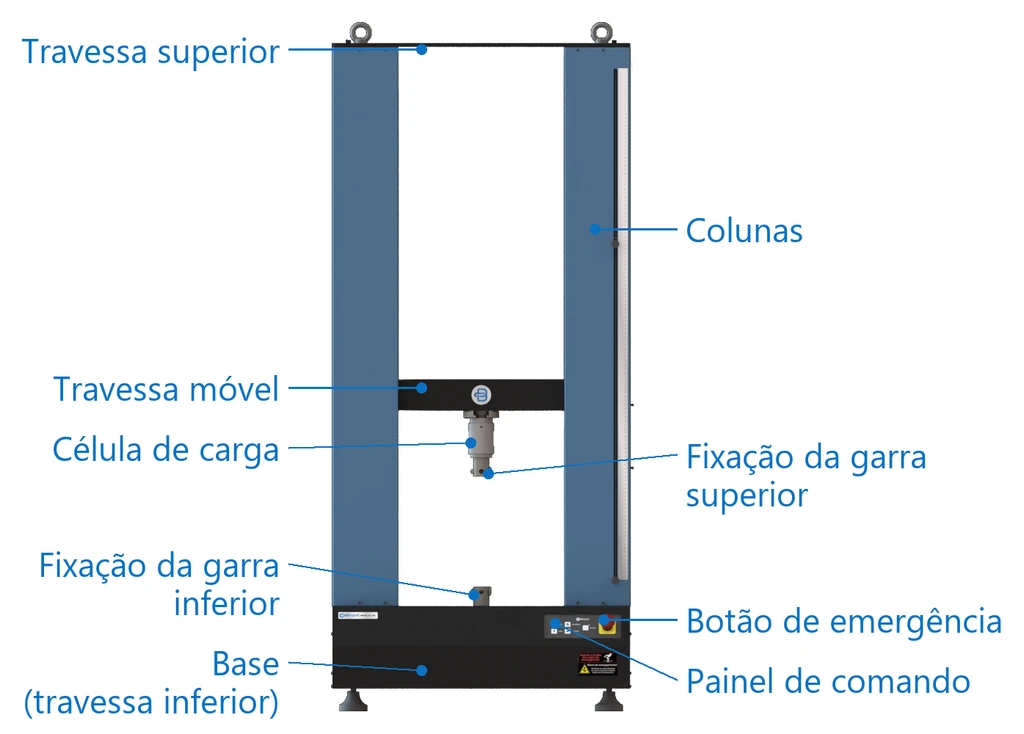

A referência: o que a máquina nova Biopdi tem
Para comparar a sua máquina com uma atual, estes são os recursos da linha M2. São a referência da máquina nova, não o escopo do retrofit, que sai do diagnóstico.
- 1
Medição de força células intercambiáveis, classe 1 pela ABNT NBR ISO 7500-1:2023
- 2
Posição da travessa sensor óptico com resolução de 0,0001 mm
- 3
Deformação até 4 canais de extensômetro ou LVDT, com reconhecimento automático
- 4
Calibração guardada dados de calibração em memória não volátil, independente do computador
- 5
Software BioLab 11 configurações de ensaio, normas e métodos salvos, relatórios em PDF, HTML e CSV
- 6
Painel e emergência botões de comando, parada de emergência e fim de curso opcional
Retrofit ou máquina nova: como decidir
Eletrônica nova não corrige estrutura ruim. A decisão começa pela parte mecânica.
| Critério | Retrofit compensa | Reforma mecânica ou máquina nova |
|---|---|---|
| Estrutura e rigidez | Colunas retas, travessas e cabeçotes sem deformação, fixações firmes | Coluna empenada por carga fora de centro, cabeçote ou sede da garra deformados |
| Guias e fusos (eletromecânica) | Sem folga perceptível entre fuso e porca; guias e buchas com desgaste normal | Folga grande no conjunto fuso e porca ou guias gastas, que pedem reforma mecânica antes |
| Cilindro e haste (hidráulica) | Vazamento resolvido com vedação; haste e camisa sem riscos profundos | Cilindro ou haste riscados ou deformados, que exigem peças novas da parte mais cara |
| Capacidade e curso | A força máxima e o curso atendem os ensaios de hoje e dos próximos anos | Os corpos de prova passaram da capacidade ou não cabem no vão e no curso |
| Peças da parte mecânica | Itens de desgaste encontráveis ou fabricáveis | Peça estrutural sem reposição e sem como fabricar a custo razoável |
| Norma que o laboratório atende | A norma pede classe 1 e a estrutura em bom estado tem como chegar lá | O ensaio novo pede o que a estrutura não faz, como ensaio cíclico numa máquina estática |
Por que a estrutura manda
Se a estrutura não pode ser calibrada, tem folga ou peça quebrada, trocar a eletrônica não melhora o desempenho (Quality Magazine, 2003). A própria NBR ISO 7500-1 só admite calibrar máquina em bom estado, depois de uma inspeção geral de guias, garras, fixações e aplicação axial da força.
Um teste simples de folga
Ensaie um corpo de prova bem rígido e olhe a curva força × posição. Um patamar em que a posição anda e a força fica parada perto do valor do peso da travessa indica folga grande na rosca do fuso (Quality Magazine, 2003). Com controle novo, essa folga vira erro de controle de força e de deformação.
A classe que a norma pede
A maioria das normas de ensaio pede máquina classe 1: erro de indicação de até ±1,0 % da força medida e repetibilidade de até 1,0 %, válidos acima de 200 vezes a resolução do indicador (NBR ISO 7500-1). Se a estrutura não chega lá, o retrofit não resolve.
Quando a resposta é máquina nova, a comparação de capacidades, cursos e vãos está na página da máquina universal de ensaios Biopdi, e o guia da máquina universal de ensaio explica como escolher a capacidade a partir do corpo de prova.
Manutenção e conserto de máquina universal de ensaios
A manutenção preventiva evita a parada; o conserto resolve a parada que já aconteceu.
Manutenção preventiva
Feita em intervalos definidos, com a máquina funcionando. Os itens típicos são lubrificação de fusos e guias, cabos e conectores, parada de emergência e fins de curso, garras e, na hidráulica, óleo, filtros, mangueiras e vedações.
Duas referências de fabricante para a hidráulica: troca preventiva de óleo e filtros a cada 2 anos (ZwickRoell) e vida máxima de 6 anos para o conjunto de mangueira, contada da fabricação e incluindo o estoque (DIN 20066, citada pela Instron). Vale o manual da sua máquina quando ele for mais exigente.
Conserto (manutenção corretiva)
Começa por achar a causa: medição, controle, acionamento ou parte mecânica. Uma boa prática metrológica é calibrar ou verificar antes do conserto, para registrar como a máquina foi encontrada, e de novo depois do reparo, como pede a NBR ISO 7500-1.
Célula de carga danificada pode ter reparo quando não sofreu deformação mecânica, sempre seguido de nova calibração. Se o conserto exige peça que não existe mais, é a hora de avaliar o retrofit.
Sinais de que a máquina precisa de assistência técnica
A tabela ajuda a descrever o problema e a não piorar a situação até a visita técnica.
| O que aparece | O que pode ser | O que fazer antes de chamar |
|---|---|---|
| Zero de força que não volta ou deriva | Célula ou cabo com defeito, conector oxidado, eletrônica; na hidráulica, óleo ainda frio | Anotar o valor sem corpo de prova, conferir cabo e conector; na hidráulica, aquecer antes de zerar |
| Força cai com o comando parado (hidráulica) | Se o manômetro também cai: vazamento interno, vedação ou válvula. Se só a leitura cai: medição | Comparar manômetro e indicação, procurar óleo na haste e não abrir o circuito pressurizado |
| Ruído, trepidação ou travessa aos solavancos | Falta de lubrificação, folga no fuso e na porca, guia gasta, correia ou acionamento | Parar o ensaio, registrar em que velocidade acontece e não forçar a máquina |
| Vazamento ou óleo aquecendo demais | Mangueira, conexão, vedação, filtro saturado ou arrefecimento insuficiente | Desligar a unidade hidráulica, anotar onde está o óleo e a temperatura |
| Software não abre, não comunica ou não roda no computador novo | Sistema operacional sem suporte, interface antiga, licença ou placa de aquisição | Exportar métodos e resultados antes de qualquer troca de computador |
| Reprovação ou classe pior na calibração | Célula, eletrônica, alinhamento da estrutura ou desgaste mecânico | Guardar o certificado "como encontrado": ele ajuda a achar a causa |
Antes de pedir o atendimento, separe a marca, o modelo e a capacidade da plaqueta, fotos da estrutura e do painel, a mensagem de erro, o último certificado de calibração e uma cópia dos métodos e resultados do software. Aproveite para rever a segurança da máquina com o artigo sobre a NR-12 em máquinas de ensaio.
Depois do retrofit: calibração pela NBR ISO 7500-1
Máquina reformada só volta a emitir laudo depois de verificada. É a calibração que prova que o serviço deu certo.
Quando calibrar
Pela ABNT NBR ISO 7500-1:2023, depois de reparo ou ajuste importante, depois de mudança de local com desmontagem e, no uso normal, em até 12 meses. Retrofit e conserto de medição se enquadram no primeiro caso.
O que conferir no certificado
A classe de cada faixa de força (cada célula tem a sua), o limite inferior a partir do qual a classe vale e as anomalias da inspeção geral. A faixa verificada tem de cobrir as forças que o laboratório realmente mede.
Extensômetro e acreditação
O extensômetro que a máquina usa é calibrado pela ABNT NBR ISO 9513. Se o seu sistema da qualidade ou o seu cliente exige certificado acreditado (Cgcre/RBC), contrate a calibração com laboratório acreditado.
O passo a passo da calibração, as classes 0,5 a 3 e exemplos de leitura do certificado estão no artigo sobre a calibração de máquina universal de ensaios pela NBR ISO 7500-1.
Marcas atendidas e como funciona o atendimento
Qualquer marca, eletromecânica ou servo-hidráulica, do diagnóstico ao treinamento.
A Biopdi atende máquinas universais de ensaios de qualquer fabricante, inclusive máquinas antigas de fabricantes nacionais e importados que ainda trabalham com indicador analógico, registrador de papel ou software que não roda nos computadores atuais. O atendimento é técnico e independente: a Biopdi não é representante nem assistência autorizada de outros fabricantes.
1. Diagnóstico
A partir das informações e fotos que você envia, a equipe avalia a estrutura, o acionamento, a medição de força e posição, o software e, na hidráulica, o circuito. É no diagnóstico que se decide entre conserto, retrofit ou máquina nova.
2. Proposta
O escopo vem por escrito: o que será trocado, o que será mantido e por quê. Se a estrutura não compensa, a proposta diz isso e indica a alternativa.
3. Execução
Troca e ajuste dos componentes do escopo, configuração dos ensaios que o laboratório usa e testes de funcionamento antes de liberar a máquina.
4. Treinamento
Os operadores aprendem a rotina nova: preparar o ensaio, salvar métodos, emitir relatórios e fazer as verificações do dia a dia.
Perguntas frequentes
O que mais perguntam antes de reformar ou consertar uma máquina de ensaios.
O que é retrofit de máquina universal de ensaios?
É a modernização de uma máquina existente: a estrutura (base, colunas e travessas) é mantida e são trocados o controle, a medição, o software e, quando necessário, o acionamento. O objetivo é que a máquina volte a ensaiar pelas normas atuais sem o custo de uma estrutura nova.
A Biopdi faz retrofit de máquina de outra marca?
Sim. A Biopdi faz retrofit, manutenção e conserto de máquina universal de ensaios de qualquer marca, nacional ou importada, eletromecânica ou servo-hidráulica. A Biopdi não é representante nem assistência autorizada dos outros fabricantes; o serviço é feito com base no diagnóstico da máquina.
Vale mais a pena fazer retrofit ou comprar uma máquina nova?
O retrofit compensa quando a estrutura está íntegra, sem coluna empenada, sem folga grande no fuso ou dano no cilindro, e quando a capacidade e o curso atendem os ensaios. Se a estrutura está comprometida ou o laboratório passou da capacidade, a máquina nova costuma sair melhor. O diagnóstico responde isso para a sua máquina.
O que é trocado no retrofit?
Depende do diagnóstico. Em geral o controle e a eletrônica de medição, o software e os sensores; às vezes o motor e o servoacionamento na eletromecânica, ou a válvula e a unidade hidráulica na servo-hidráulica. A célula de carga é mantida se estiver íntegra e calibrável.
Qual a diferença entre retrofit, manutenção e conserto?
A manutenção preventiva mantém a máquina funcionando em intervalos definidos. O conserto, ou manutenção corretiva, corrige uma falha. O retrofit troca a geração tecnológica da máquina, mantendo a estrutura. Os três terminam do mesmo jeito: verificação da força antes de voltar a emitir laudo.
Máquina servo-hidráulica também tem retrofit?
Sim. Além do controle, da medição e do software, entram no diagnóstico a servoválvula ou válvula proporcional, a unidade hidráulica (bomba, filtros, óleo e mangueiras) e as vedações do cilindro. O escopo sai da avaliação de cada item.
Precisa calibrar a máquina depois do retrofit ou do conserto?
Sim. A ABNT NBR ISO 7500-1:2023 pede nova verificação depois de reparo ou ajuste importante e depois de mudança de local com desmontagem, além do intervalo de até 12 meses. Até lá, a máquina não deve emitir resultado que dependa da classe.
Calibração e acreditação RBC são a mesma coisa?
Não. A calibração compara a força indicada com a de um padrão rastreável. A acreditação pelo Inmetro (Cgcre/RBC) reconhece a competência do laboratório que calibra e é exigida por contrato, cliente ou sistema da qualidade. Se o seu laboratório precisa de certificado acreditado, contrate a calibração com laboratório acreditado.
Quais sinais indicam que a máquina precisa de manutenção?
Zero de força que deriva, força que cai com o comando parado, ruído ou trepidação na travessa, vazamento ou óleo muito quente, software que não comunica e reprovação na calibração. Nesses casos, pare a máquina, anote o que viu e peça a assistência técnica.
O que informar para pedir o orçamento?
Marca, modelo e ano da máquina, capacidade, tipo (eletromecânica ou servo-hidráulica), os ensaios e normas que o laboratório faz, o que não funciona e fotos da plaqueta, da estrutura e do painel. O preço e o tempo de máquina parada dependem do escopo definido no diagnóstico.
