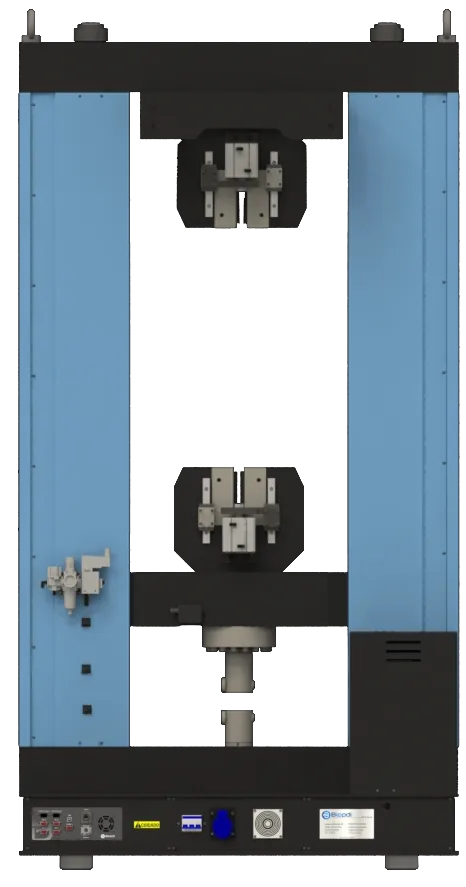

Máquina Universal de Ensaios Autoportante de 600 kN
Autoportante de 600 kN (60.000 kgf) com curso de 1.500 mm, para ensaios de elementos estruturais e cabos de alta resistência.
O MBIOII-600-M2 dobra a capacidade do modelo de 300 kN, chegando a 600 kN (60.000 kgf), mantendo o curso vertical de 1.500 mm e um vão útil de 605 mm.
Nessa faixa de carga o equipamento atende ensaios de recebimento em siderurgia, qualificação de elementos estruturais de grande porte e ensaios de tração em cabos e tirantes de alta resistência, aplicações em que a força de ruptura ultrapassa o que os modelos anteriores suportam.
Com 1.500 kg e 11.200 W em rede trifásica, é equipamento de laboratório dedicado, com a mesma potência instalada do modelo de 1.000 kN.
Aplicações Típicas
Materiais e produtos habitualmente ensaiados neste modelo. Para outras aplicações, fale com a nossa equipe técnica.
O que o MBIOII-600-M2 ensaia na prática
Força de ruptura estimada de corpos de prova comuns, comparada a capacidade de 600 kN (60.000 kgf) deste modelo. A estimativa é a área da seção vezes a resistência típica do material.
| Corpo de prova | Força estimada | No MBIOII-600-M2 |
|---|---|---|
| Borracha, haltere tipo 1 da ISO 37 (6 × 2 mm, até 25 MPa) | 0,3 kN | Atende |
| Plástico, corpo de prova 1A da ISO 527 (10 × 4 mm, até 70 MPa) | 2,8 kN | Atende |
| Chapa de aço de 12,5 × 1 mm (400 MPa) | 5 kN | Atende |
| Vergalhão CA-50 de 10 mm, tração | 47 kN | Atende |
| Argamassa, meio prisma de 4 × 4 cm à compressão (até 40 MPa) | 64 kN | Atende |
| Vergalhão CA-50 de 16 mm, tração | 121 kN | Atende |
| Concreto, cilindro de 10 × 20 cm à compressão (30 MPa) | 236 kN | Atende |
| Vergalhão CA-50 de 25 mm, tração | 295 kN | Atende |
| Vergalhão CA-50 de 32 mm, tração | 483 kN | No limite |
No limite: acima de 80% da capacidade, sem margem para material mais resistente que o previsto. Abaixo da faixa: menos de 2% da menor célula de carga do modelo (10 kN (1.000 kgf)). Valores de referência; o material real pode variar. Como calcular para o seu corpo de prova está no guia da máquina universal.
Comparação com os modelos vizinhos
Onde o MBIOII-600-M2 fica na linha M2, entre o modelo menor e o maior mais próximos.
| Modelo | Capacidade | Tipo | Curso vertical | Vão útil | Velocidade | Peso |
|---|---|---|---|---|---|---|
| MBIOII-300-M2 | 300 kN | Autoportante | 1.500 mm | 650 mm | 0,02 a 500 mm/min | 1.220 kg |
| MBIOII-600-M2 (este) | 600 kN | Autoportante | 1.500 mm | 605 mm | 0,02 a 500 mm/min | 1.500 kg |
| MBIOII-1000-M2 | 1.000 kN | Autoportante | 1.500 mm | 560 mm | 0,007 a 175 mm/min | 3.500 kg |
Tipos de Ensaios Realizados
Atendemos a uma ampla gama de testes mecânicos, seja realizando testes padronizados de acordo com normas específicas ou desenvolvendo testes personalizados para atender às suas necessidades.
Ensaio de traçãoForça de tração axial até a ruptura: módulo, escoamento, resistência e alongamento.
Ensaio de compressãoEsmaga o corpo de prova entre pratos: resistência à compressão e módulo.
Ensaio de esmagamentoComprime papelão ondulado, tubetes e caixas: ECT, FCT, RCT e BCT.
Indentação de espumaUm pé circular afunda a espuma a 25 % e 65 %: firmeza de colchões e assentos (IFD).
Ensaio de flexãoCarrega uma barra apoiada em 3 ou 4 pontos: resistência e módulo de flexão.
Ensaio de cisalhamentoFaz uma seção deslizar sobre a outra: pinos, rebites, juntas e adesivos.
Ensaio de arrancamentoTraciona um elemento embutido, como ancoragem ou parafuso, até arrancá-lo.
Ensaio de aderênciaMede a tensão que descola um revestimento, argamassa ou adesivo da base.
Ensaio de descolamentoDescola fitas, filmes e laminados a 90°, 180° ou em T: força por largura.
Ensaio de rasgamentoMede a força para iniciar ou propagar um rasgo em filme, borracha ou tecido.
Ensaio de fadigaAplica carga cíclica até a ruptura: curva S-N e limite de fadiga.
Tenacidade à fraturaCarrega um corpo pré-trincado e mede a resistência à propagação da trinca: KIc.
Ensaio de dobramentoDobra o corpo de prova sobre um pino até 90° ou 180° e verifica se trincou.
Ensaio de embutimentoUm punção esférico estira uma chapa presa até trincar: índice Erichsen.
Ensaio de perfuraçãoUma sonda atravessa filme, geotêxtil ou luva: força e energia de perfuração.
Ensaio de fluênciaCarga constante por longo tempo, em geral a alta temperatura: deformação × tempo.
Ensaio de torçãoGira uma ponta do corpo de prova contra a outra: torque, ângulo e módulo G.
Ensaio de tração e torçãoForça axial e torque ao mesmo tempo no mesmo corpo de prova: estado biaxial.
Coeficiente de atritoForça para deslizar uma superfície sobre outra: atrito estático e dinâmico (ASTM D1894).Precisa de outro ensaio? Fale com a Biopdi sobre um ensaio customizado.
Características Principais
Especificações técnicas e recursos do equipamento.
- Modelo:
- MBIOII-600-M2
- Capacidades disponíveis:
- 600 kN (60.000 kgf)
- Velocidade de ensaio:
- 0,02 a 500 mm/min
- Curso vertical:
- 1.500 mm
- Curso horizontal (vão útil):
- 605 mm
- Dimensões (C × L × A):
- 880 × 1.215 × 2.400 mm
- Peso:
- 1.500 kg
- Potência:
- 11.200 W
- Alimentação:
- Trifásica 220 V, 60 Hz
Acionamento: fusos de esferas recirculantes pré-carregados com sistema de colunas guias cilíndricas
Memória não-volátil: dados de calibração armazenados independente do computador
Painel frontal mecânico com botões (liga/desliga, sobe/desce, home, referenciar, emergência)
Painel frontal CLP digital com ajuste de velocidade (opcional)
Tela touchscreen integrada (opcional)
Medição de força com células intercambiáveis, precisão classe 1 (ABNT NBR ISO 7500-1:2023)
Reconhecimento e ajuste automático de transdutores
Comunicação de dados: digital via TCP-IP, USB ou Serial
Canais de medição inclusos, até 4 canais de deformação adicionais, suporte a LVDT e extensômetros
Software para ajustes, configurações, aquisição, análise e geração de relatórios
Pintura externa eletrostática resistente à corrosão
Assistência técnica nacional
Garantia de 1 ano contra defeitos de fabricação
Certificação ISO 9001
Fim de curso mecânico e eletrônico (régua digital), opcional
Principais Dispositivos
Garras e dispositivos mais usados. A capacidade de cada um precisa ser compatível com a força do ensaio e com a do modelo.
Ensaio de tração com garra cunha
Garra por efeito cunha, em 5 kN, 20 kN e 200 kN.
Ensaio de compressão
Pratos de compressão, em 1 kN, 50 kN e 300 kN.
Ensaio de flexão
Dispositivo de flexão, em 10 kN, 50 kN e 300 kN.
Ensaio de cisalhamento
Dispositivo conforme ASTM C273/C273M-20.
Ensaio de tração com garra alavanca
Garra por efeito alavanca, 5 kN.
Ensaio de tração de fios
Garra de rolos excêntricos para fios e filamentos.
Ensaio tração de roscados
Garra para corpos de prova roscados e parafusos.
Coeficiente de atrito
Determinação do atrito conforme ASTM D1894.
Ver todos os dispositivos e os acessórios para normas específicas
Acessórios: Extensômetros
O MBIOII-600-M2 aceita até 4 canais de deformação além da força e da posição, com reconhecimento automático do transdutor, para extensômetros e LVDT. O extensômetro é exigido quando o ensaio determina módulo de elasticidade ou limite de escoamento convencional.
Clip-on
Preso ao corpo de prova, para módulo e Rp0,2. L0 de 25 a 100 mm, curso de até 50 mm.
Longas deformações
Para borrachas, filmes e plásticos dúcteis. L0 de 10 a 100 mm, curso de até 250 mm.
Deflexão
Mede a flecha do corpo de prova na flexão. Curso de 1 a 50 mm.
Clip-gage (COD)
Mede a abertura da fissura (CMOD) no entalhe. L0 de 5 a 20 mm, curso de até 12 mm.
Modelos disponíveis: códigos, L0 e curso
Quatro famílias para medir a deformação diretamente no corpo de prova, com até 4 canais simultâneos no software BioLab. L0 é o comprimento de medida inicial.
Clip-on
Preso diretamente ao corpo de prova, para pequenas deformações, como módulo de elasticidade e limite de escoamento convencional.
| Código | L0 | Curso |
|---|---|---|
| EXT-100-001 | 25 mm | −2,5 a +2,5 mm |
| EXT-100-002 | 25 mm | 0 a +12,5 mm |
| EXT-100-003 | 25 mm | 0 a +25 mm |
| EXT-100-003 | 50 mm | −5 a +5 mm |
| EXT-100-004 | 50 mm | 0 a +25 mm |
| EXT-100-005 | 50 mm | 0 a +50 mm |
| EXT-100-006 | 80 mm | 0 a +8 mm |
| EXT-100-007 | 80 mm | 0 a +40 mm |
| EXT-100-008 | 100 mm | 0 a +50 mm |
Longas deformações
Para materiais que se alongam muito antes de romper, como polímeros, elastômeros e filmes.
| Código | L0 | Curso |
|---|---|---|
| EXT-200-001 | 10 a 100 mm | 25 mm |
| EXT-200-002 | 10 a 100 mm | 50 mm |
| EXT-200-003 | 10 a 100 mm | 100 mm |
| EXT-200-004 | 10 a 100 mm | 150 mm |
| EXT-200-005 | 10 a 100 mm | 250 mm |
Deflexão
Mede a flecha do corpo de prova nos ensaios de flexão.
| Código | Curso |
|---|---|
| EXT-300-001 | 1 mm |
| EXT-300-002 | 4 mm |
| EXT-300-003 | 6 mm |
| EXT-300-004 | 12 mm |
| EXT-300-005 | 25 mm |
| EXT-300-006 | 50 mm |
Clip-gage (COD)
Mede a abertura da fissura (CMOD) em ensaios de corpos de prova entalhados, como a flexão em 3 pontos com entalhe.
| Código | L0 | Curso |
|---|---|---|
| EXT-400-001 | 5 mm | +2,5 mm |
| EXT-400-003 | 10 mm | +4 mm |
| EXT-400-004 | 12 mm | +7 mm |
| EXT-400-005 | 20 mm | +12 mm |
Acessórios: Células de Carga
O MBIOII-600-M2 trabalha com células intercambiáveis de 10 kN a 600 kN. Usar a célula de capacidade mais próxima da força do ensaio mantém a medição dentro da faixa verificada.
Software BioLab
A máquina é operada pelo BioLab, software desenvolvido pela Biopdi. Ele controla a máquina, adquire força, posição e até 4 canais de extensômetro, calcula os resultados conforme a norma ou o método escolhido e gera relatórios em PDF, HTML e CSV. Roda em computador com Windows 10 ou superior, conectado por USB ou serial, e funciona sem internet.
Normas de Ensaio Atendidas
A Máquina Universal de Ensaios atende as principais normas nacionais (ABNT NBR) e internacionais (ISO e ASTM), com medição de força classe 1 conforme a ABNT NBR ISO 7500-1:2023. Para outras normas, entre em contato com a nossa equipe técnica.
Ensaio de tração
22 normas- ABNT NBR ISO 6892-1:2024metais, temperatura ambiente
- ABNT NBR ISO 6892-2:2024metais, temperatura elevada
- ASTM E8/E8M-25metais
- ABNT NBR 7549:2021alumínio e suas ligas
- ABNT NBR 6207:2024arame de aço
- ABNT NBR 6349:2022barras, cordoalhas e fios de protensão
- ABNT NBR 6810:2010componentes metálicos de fios e cabos elétricos
- ABNT NBR 15796-5:2019fio de NiTi para implantes
- ABNT NBR 15664-4:2020adesão de revestimento de implantes
- ABNT NBR ISO 10319:2026geossintéticos, faixa larga
- ABNT NBR ISO 10321:2013emendas de geossintéticos
- ABNT NBR NM ISO 1924-2:2012papel e cartão
- ABNT NBR 15010:2017papel sanitário, a úmido
- ABNT NBR ISO 12625-12:2026papel sanitário, picotes
- ABNT NBR 9141:1998cabos ópticos e telefônicos
- ABNT NBR 13223:1994cabos telefônicos
- ABNT NBR 13978:1997cabos ópticos
- ABNT NBR 13512:2008cabos ópticos, deformação da fibra
- ABNT NBR 14075:1998cordão óptico
- ABNT NBR 16645:2017microdutos
- ASTM D6775-13(2024)fitas e cadarços têxteis (webbing)
- ASTM D1414-22anéis de vedação (O-rings)
Ensaio de compressão
7 normas- ABNT NBR 5739:2018concreto, corpos de prova cilíndricos
- ABNT NBR 6739:2009embalagem de papelão ondulado
- ABNT NBR 12095:1991defensas portuárias de elastômero
- ABNT NBR 12132:1991cabos telefônicos
- ABNT NBR 13507:2008cabos ópticos
- ABNT NBR 15270-2:2023blocos e tijolos cerâmicos
- ASTM D4833/D4833M-07(2020)puncionamento de geomembranas
Ensaio de flexão
15 normas- ABNT NBR 12142:2010concreto, tração na flexão de prismas
- ABNT NBR 7562:1985tubo de ferro fundido, anel
- ABNT NBR 7587:1985tubo de ferro fundido, tira
- ABNT NBR 15668-2:2009haste intramedular, 4 pontos
- ABNT NBR 15676-2:2017placas ósseas
- ABNT NBR 15700-6:2009fixadores ósseos externos
- ABNT NBR 13514:2009cabos ópticos, flexão alternada
- ABNT NBR 14405:2015emenda de cabos ópticos
- ABNT NBR 15445-2:2006fibra óptica, 2 pontos
- ABNT NBR 13279:2005argamassa, tração na flexão e compressão
- ABNT NBR 12067:2017vidro plano
- ABNT NBR 7190-4:2022madeira, peças estruturais
- ABNT NBR 7190-2:2022madeira, classificação mecânica de peças
- ABNT NBR ISO 4049:2026resinas compostas odontológicas
- ISO 6872:2024cerâmicas odontológicas, flexão biaxial
Ensaio de cisalhamento
15 normas- ABNT NBR 8309:2006rebites e arames de alumínio
- ABNT NBR 11908:2015tubo de ferro fundido
- ASTM C273/C273M-20núcleo de painéis sanduíche
- ASTM D3163-01(2023)juntas coladas de plástico rígido (lap shear)
- ABNT NBR 5916:2026nó de tela de aço soldada
- ABNT NBR 7190-3:2022madeira maciça, corpos de prova isentos de defeitos
- ABNT NBR 7190-6:2022madeira lamelada colada, linha de cola
- ABNT NBR 14827:2002chumbadores em concreto e alvenaria
- ABNT NBR ISO 12466-1:2012compensado, qualidade da colagem
- ABNT NBR 9908:2019adesivo elastomérico
- ABNT NBR 10459:2023adesivos, fluência da colagem
- ABNT NBR 5537:2002guarnição de freio
- ABNT NBR ISO 6311:2006lonas de freio
- ABNT NBR 15664-5:2020adesão de revestimento de implantes
- ABNT ISO/TS 11405:2014adesão à estrutura dental
Ensaio de dobramento
7 normas- ABNT NBR ISO 7438:2022metais
- ABNT NBR 17005:2021barras e fios de aço para concreto armado
- ISO 5173:2023juntas soldadas
- ABNT NBR NM-COPANT 10:2000tubos de aço
- ABNT NBR NM 59:2000dobramento alternado de chapas e tiras de aço
- ABNT NBR 13518:2011cabos ópticos
- ABNT NBR 9135:2011cabos de telecomunicações
Ensaio de embutimento
1 norma- ABNT NBR 16281:2014chapas de aço, Erichsen modificado
Adesão e descolamento
1 norma- ASTM D3330/D3330M-04(2025)fitas adesivas, descolamento a 180° e 90°
Extensometria
3 normas- ASTM E83-25calibração e classe do extensômetro
- ISO 9513:2012calibração do extensômetro
- ABNT NBR ISO 9513:2013versão ABNT da ISO 9513
Calibração da máquina
2 normas- ABNT NBR ISO 7500-1:2023sistema de força, classe 1
- ABNT NBR ISO 376:2012instrumentos de medição de força
Segurança
2 normas- NR-12segurança em máquinas e equipamentos
- NR-10segurança em instalações elétricas
Vídeos e Apresentações
Apresentações e ensaios de tração de metais e polímeros em máquinas universais Biopdi.
Modelos e Capacidades
Selecione um modelo para ver especificações detalhadas.
Portátil
200 N a 1 kN
20 a 100 kgf
MBIOI-1P-M2
Coluna simples
2 a 10 kN
200 a 1.000 kgf
MBIOI-10-M2
Coluna estendida
2 a 10 kN
200 a 1.000 kgf
MBIOI-10-M2
Coluna dupla
5 a 50 kN
500 a 5.000 kgf
MBIOII-50-M2
Coluna dupla
100 a 200 kN
10.000 a 20.000 kgf
MBIOII-200-M2
Autoportante
300 kN
30.000 kgf
MBIOII-300-M2
Autoportante
600 kN
60.000 kgf
MBIOII-600-M2
Autoportante
1.000 kN
100.000 kgf
MBIOII-1000-M2
Perguntas Frequentes
Dúvidas comuns sobre este modelo. Para outras informações, fale com a nossa equipe técnica.
Qual a diferença entre o modelo de 600 kN e o de 300 kN?
A capacidade dobra, de 300 para 600 kN. O peso sobe de 1.220 para 1.500 kg e a potência instalada de 5.600 para 11.200 W. O curso vertical permanece em 1.500 mm, e o vão útil passa de 650 mm para 605 mm.
Que aplicações justificam essa faixa de carga?
Ensaios em que a força de ruptura ultrapassa o alcance dos modelos menores: tirantes e ancoragens, cabos de alta resistência, componentes de içamento, peças forjadas de grande seção e qualificação de soldas estruturais.
Qual instalação elétrica é necessária?
Rede trifásica em 220 V, 60 Hz, com 11.200 W de potência instalada. Recomenda-se avaliação prévia do quadro elétrico do laboratório, já que é a mesma demanda do modelo de 1.000 kN.
É possível usar o equipamento em ensaios de carga intermediária?
Sim. As células de carga são intercambiáveis, de 10 kN a 600 kN. Ao instalar uma célula compatível com a carga esperada, a resolução da medição é preservada mesmo bem abaixo da capacidade nominal.
Qual o espaço e o piso necessários?
Base de 880 × 1.215 mm, altura de 2.400 mm e 1.500 kg de peso. Exige piso industrial nivelado com capacidade de carga compatível e pé-direito que permita acesso ao travessão superior.
Quais células de carga podem ser usadas no MBIOII-600-M2?
As células intercambiáveis deste modelo vão de 10 kN (1.000 kgf) a 600 kN (60.000 kgf): 10 kN (1.000 kgf), 50 kN (5.000 kgf), 100 kN (10.000 kgf), 200 kN (20.000 kgf), 300 kN (30.000 kgf), 600 kN (60.000 kgf). Usar a célula de capacidade mais próxima da força do ensaio mantém a medição dentro da faixa verificada, com precisão classe 1 conforme a ABNT NBR ISO 7500-1:2023.
Qual a faixa de velocidade de ensaio do MBIOII-600-M2?
De 0,02 a 500 mm/min. A velocidade de cada ensaio é definida pela norma do material e programada no software BioLab, que também permite ensaios com força constante ou variável e ensaios cíclicos por etapas.
Solicite seu orçamento
Preço, prazo de entrega e condições comerciais da Autoportante de 600 kN. Preencha abaixo e nossa equipe retorna com a proposta técnica.
Resposta em 24 horas úteis
Proposta com capacidade, dispositivos e normas atendidas, e não só o preço.
Configurado para o seu ensaio
Garras, células de carga e software escolhidos a partir do seu corpo de prova.
Fabricação própria, ISO 9001
Instalação, treinamento e suporte técnico feitos por quem projetou a máquina.
