Entendendo o Módulo de Elasticidade e o Módulo de Young

Bem-vindo a este guia completo sobre o módulo de elasticidade e o módulo de Young, duas grandezas fundamentais no estudo da resistência dos materiais. Neste artigo, vamos explorar o conceito de módulo de elasticidade, sua relação com o módulo de Young e como calcular e obter essas grandezas em diferentes materiais. Além disso, apresentaremos as principais normas nacionais e internacionais relacionadas ao módulo de elasticidade para metais, polímeros, cerâmicas e compósitos.

O que é o módulo de elasticidade?

O módulo de elasticidade é uma medida da rigidez de um material, ou seja, sua capacidade de deformar temporariamente sob a ação de uma carga e retornar à sua forma original quando a carga é removida. Essa grandeza descreve a relação entre a tensão aplicada ao material e a deformação elástica resultante.

O módulo de Young e sua relação com o módulo de elasticidade

O módulo de Young, também conhecido como módulo de elasticidade longitudinal, é uma medida específica do módulo de elasticidade para materiais isotrópicos, ou seja, materiais que possuem as mesmas propriedades em todas as direções. Ele representa a relação entre a tensão longitudinal aplicada a um material e a deformação elástica resultante nessa mesma direção.

O módulo de Young é amplamente utilizado na engenharia e é uma propriedade importante para entender o comportamento elástico de um material. Ele desempenha um papel fundamental no dimensionamento de estruturas, previsão de deformações e seleção adequada de materiais.

Como calcular o módulo de elasticidade

O cálculo do módulo de elasticidade pode ser realizado por meio de ensaios mecânicos específicos, como o ensaio de tração. Nesse ensaio, um corpo de prova do material é submetido a uma carga axial gradualmente crescente até atingir o ponto de ruptura. Durante o ensaio, são medidas as variações de carga e deformação, que permitem determinar o módulo de elasticidade.

Fórmula do módulo de elasticidade (ensaio de tração)

A fórmula mais comumente utilizada para calcular o módulo de elasticidade em um ensaio de tração é a seguinte:

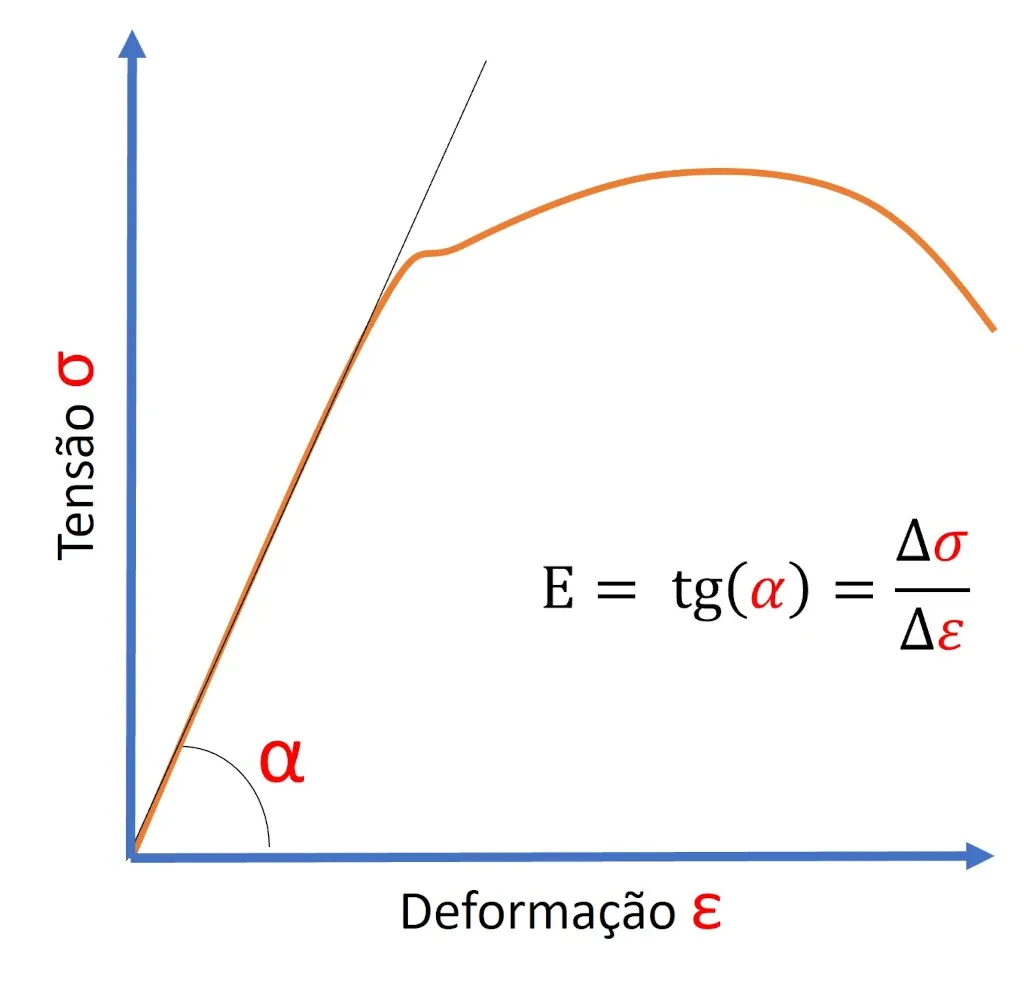

Módulo de Elasticidade (E) = Tensão (σ) / Deformação (ε), ilustrado a seguir.

Nessa fórmula, a tensão é a carga aplicada ao corpo de prova dividida pela área transversal original, e a deformação é a variação do comprimento do corpo de prova dividida pelo comprimento original.

Essa fórmula permite determinar o módulo de elasticidade para o material em questão, considerando a resposta elástica durante o ensaio de tração.

E =  Δσ /Δε

Sendo:

E = Modulus of elasticity or Young’s Modulus

σ = Stress;

ɛ = Strain;

Outras fórmulas utilizadas para calcular o módulo de elasticidade

Existem outras fórmulas utilizadas para calcular o módulo de elasticidade em diferentes tipos de ensaios, como o ensaio de flexão, o ensaio de compressão e o ensaio de torção. Essas fórmulas levam em consideração as características específicas de cada ensaio e as propriedades do material em análise.

É importante seguir as normas e diretrizes específicas para a realização desses ensaios e o cálculo correto do módulo de elasticidade, a fim de obter resultados precisos e confiáveis.

Como obter o módulo de elasticidade em uma máquina universal de ensaio

A obtenção do módulo de elasticidade em uma máquina universal de ensaio envolve a realização de um ensaio de tração. Nesse ensaio, um corpo de prova do material é submetido a uma carga axial gradualmente crescente até a sua ruptura. Durante o ensaio, a máquina registra a carga aplicada e a deformação resultante, permitindo o cálculo do módulo de elasticidade.

O procedimento básico para obter o módulo de elasticidade em uma máquina universal de ensaio é o seguinte:

 – Preparação do corpo de prova: O material é moldado em um corpo de prova com dimensões e formato padronizados.

– Posicionamento do corpo de prova: O corpo de prova é fixado corretamente na máquina universal de ensaio, de forma que a carga seja aplicada axialmente.

– Execução do ensaio: A máquina aplica uma carga gradualmente crescente ao corpo de prova, enquanto registra a carga e a deformação correspondente. A deformação pode ser medida por extensômetros fixados ao corpo de prova.

– Análise dos dados: Com base nos dados de carga e deformação, é possível calcular o módulo de elasticidade utilizando a relação entre a tensão e a deformação elástica.

É importante seguir as normas e diretrizes específicas para a realização desse ensaio, a fim de garantir a obtenção de resultados precisos e confiáveis.

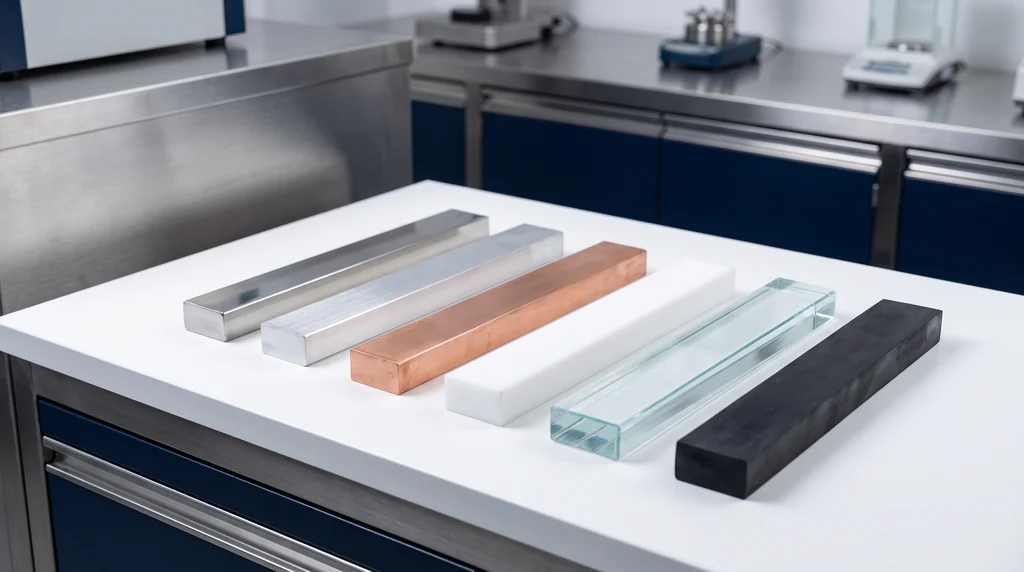

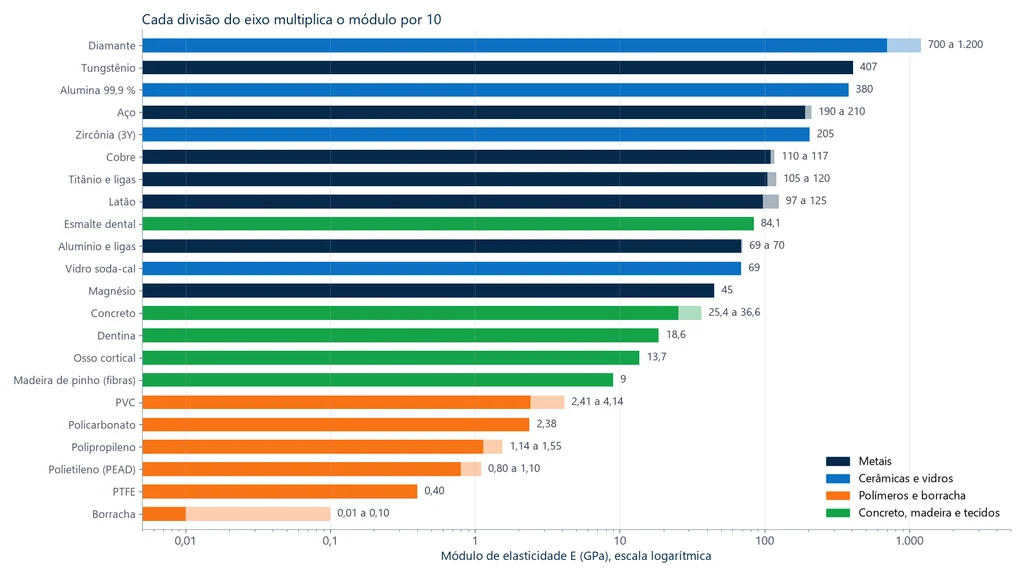

O módulo de elasticidade em diferentes materiais

O módulo de elasticidade varia em diferentes materiais devido às suas características estruturais e composicionais. Vamos explorar como o módulo de elasticidade se manifesta em metais, polímeros, cerâmicas e compósitos.

O módulo de elasticidade em metais

Os metais são conhecidos por sua alta rigidez e módulos de elasticidade elevados, um exemplo é o módulo de elasticidade do aço. O módulo de elasticidade dos metais é geralmente alto devido à estrutura cristalina ordenada e às ligações metálicas, que proporcionam uma resposta elástica eficiente.

No caso dos metais, o módulo de elasticidade é frequentemente referido como módulo de Young, devido à sua relação com essa grandeza específica.

O módulo de elasticidade em polímeros

Os polímeros são materiais com cadeias moleculares longas e flexíveis, o que resulta em módulos de elasticidade mais baixos em comparação com os metais. O módulo de elasticidade em polímeros é influenciado pela densidade de entrelaçamento das cadeias moleculares, pelo grau de cristalinidade e pela presença de aditivos.

O módulo de elasticidade em cerâmicas

As cerâmicas são materiais frágeis e rígidos, com módulos de elasticidade elevados. Essa rigidez é atribuída às ligações iônicas ou covalentes presentes na estrutura cristalina das cerâmicas. A natureza rígida das cerâmicas também as torna mais suscetíveis a falhas sob cargas elevadas. Outro exemplo é módulo de elasticidade do concreto.

O módulo de elasticidade em compósitos

Os compósitos são materiais compostos por duas ou mais fases, geralmente uma matriz e um reforço. O módulo de elasticidade em compósitos varia dependendo da proporção, orientação e propriedades das fases constituintes. Os compósitos podem apresentar módulos de elasticidade mais altos do que os materiais individuais que os compõem, devido às propriedades sinérgicas das fases combinadas.

Normas para determinar o módulo de elasticidade em metais

As normas relacionadas ao módulo de elasticidade em metais podem variar de acordo com o país. Alguns exemplos de normas  são:

– ABNT NBR ISO 6892: Materiais metálicos – Ensaio de Tração – Parte 1: Método de ensaio à temperatura ambiente

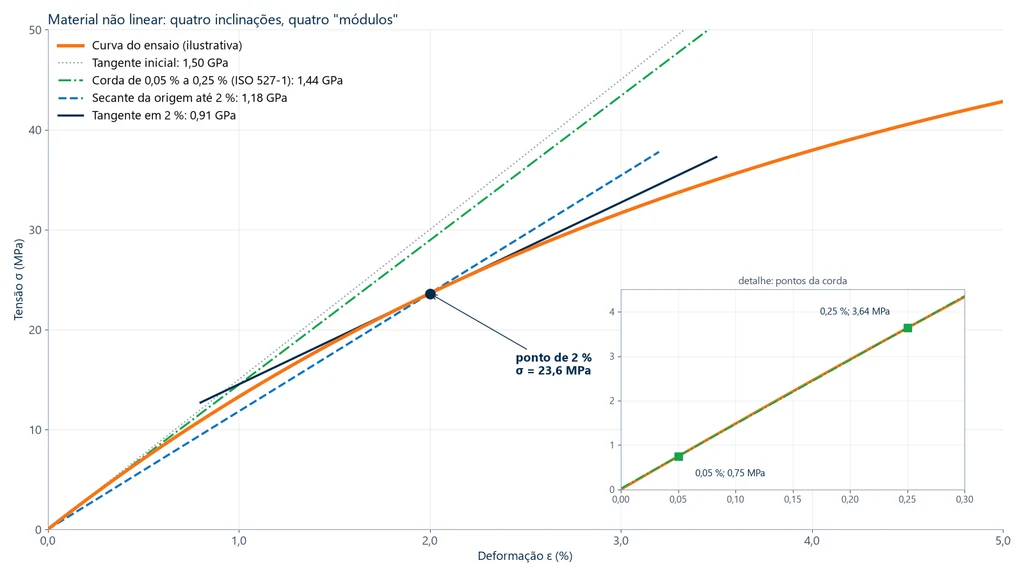

– ASTM E111: Standard Test Method for Young’s Modulus, Tangent Modulus, and Chord Modulus.

– DIN EN ISO 6892-1: Metallic materials – Tensile testing – Part 1: Method of test at room temperature.

– ASTM E8: Standard Test Methods for Tension Testing of Metallic Materials.

– ISO 6892-1: Metallic materials – Tensile testing – Part 1: Method of test at room temperature.

– JIS Z 2241: Metallic materials — Tensile testing — Method of test at room temperature.

Essas normas estabelecem diretrizes e procedimentos para a determinação precisa e confiável do módulo de elasticidade em metais.

Normas para determinar o módulo de elasticidade em polímeros

Assim como nos metais, as normas para o módulo de elasticidade em polímeros podem variar de acordo com o país. Algumas normas relevantes incluem:

– ASTM D638: Standard Test Method for Tensile Properties of Plastics.

– ISO 527-2: Plastics – Determination of tensile properties – Part 2: Test conditions for moulding and extrusion plastics.

– ASTM D638: Standard Test Method for Tensile Properties of Plastics.

– ISO 527-2: Plastics – Determination of tensile properties – Part 2: Test conditions for moulding and extrusion plastics.

– DIN EN ISO 527-1: Plastics – Determination of tensile properties – Part 1: General principles.

Essas normas fornecem diretrizes específicas para a determinação do módulo de elasticidade em polímeros.

Normas para determinar o módulo de elasticidade em cerâmica

As normas para o módulo de elasticidade em cerâmica podem variar de acordo com o país e o tipo específico de cerâmica. Alguns exemplos de normas incluem:

– ASTM C848: Standard Test Method for Young’s Modulus, Shear Modulus, and Poisson’s Ratio for Ceramic Whitewares by Resonance.

– ASTM C848: Standard Test Method for Young’s Modulus, Shear Modulus, and Poisson’s Ratio for Ceramic Whitewares by Resonance.

– ISO 178: Plastics – Determination of flexural properties.

Essas normas fornecem diretrizes e procedimentos específicos para a determinação do módulo de elasticidade em cerâmicas.

Normas para determinar o módulo de elasticidade em compósitos

As normas para o módulo de elasticidade em compósitos podem variar dependendo do país e do tipo específico de compósito. Algumas normas relevantes incluem:

– ASTM D3039: Standard Test Method for Tensile Properties of Polymer Matrix Composite Materials.

– ISO 527-5: Plastics – Determination of tensile properties – Part 5: Test conditions for unidirectional fibre-reinforced plastic composites.

– ASTM D3039: Standard Test Method for Tensile Properties of Polymer Matrix Composite Materials.

– ISO 527-5: Plastics – Determination of tensile properties – Part 5: Test conditions for unidirectional fibre-reinforced plastic composites.

– DIN EN ISO 14125: Fibre-reinforced plastic composites – Determination of flexural properties.

Essas normas fornecem diretrizes específicas para a determinação do módulo de elasticidade em compósitos.

Conclusão

O módulo de elasticidade e o módulo de Young são grandezas importantes para a compreensão do comportamento elástico dos materiais. Eles desempenham um papel fundamental na seleção de materiais adequados, no dimensionamento de estruturas e na previsão de deformações.

O cálculo do módulo de elasticidade pode ser realizado por meio de ensaios mecânicos específicos, como o ensaio de tração, e diferentes fórmulas podem ser utilizadas dependendo do tipo de ensaio e das propriedades do material em análise.

A obtenção do módulo de elasticidade em uma máquina universal de ensaio envolve a realização de ensaios de tração e a análise dos dados registrados durante o ensaio.

O módulo de elasticidade varia em diferentes materiais, como metais, polímeros, cerâmicas e compósitos, devido às suas características estruturais e composicionais.

As normas nacionais e internacionais fornecem diretrizes e procedimentos específicos para a determinação do módulo de elasticidade em diferentes materiais.

Em suma, o estudo do módulo de elasticidade e do módulo de Young é essencial para entender o comportamento dos materiais sob carga e para garantir a segurança e a eficiência das estruturas e componentes utilizados em diversas aplicações.

FAQs (Perguntas Frequentes)

Aqui estão algumas perguntas comuns sobre o módulo de elasticidade e o módulo de Young:

1. O que é o módulo de elasticidade?
O módulo de elasticidade é uma medida da rigidez de um material, ou seja, sua capacidade de deformar temporariamente sob a ação de uma carga e retornar à sua forma original quando a carga é removida.

2. Qual é a diferença entre o módulo de elasticidade e o módulo de Young?
O módulo de elasticidade é uma medida geral da rigidez de um material, enquanto o módulo de Young é uma medida específica do módulo de elasticidade para materiais isotrópicos. O módulo de Young descreve a relação entre a tensão longitudinal aplicada a um material e a deformação elástica resultante nessa mesma direção.

3. Como é calculado o módulo de elasticidade?
O módulo de elasticidade pode ser calculado utilizando a fórmula: Módulo de Elasticidade (E) = Tensão (σ) / Deformação (ε). Essa fórmula é comumente utilizada em ensaios de tração, mas existem outras fórmulas utilizadas para calcular o módulo de elasticidade em diferentes tipos de ensaios.

4. Como o módulo de elasticidade é obtido em uma máquina universal de ensaio?
O módulo de elasticidade pode ser obtido em uma máquina universal de ensaio por meio de ensaios de tração. Durante esse ensaio, um corpo de prova do material é submetido a uma carga axial gradualmente crescente até a sua ruptura. A máquina registra a carga aplicada e a deformação correspondente, permitindo o cálculo do módulo de elasticidade.

5. O módulo de elasticidade é o mesmo para todos os materiais?
Não, o módulo de elasticidade varia em diferentes materiais devido às suas características estruturais e composicionais. Metais, polímeros, cerâmicas e compósitos possuem módulos de elasticidade diferentes devido às suas propriedades específicas.

Essas são apenas algumas das perguntas mais frequentes sobre o módulo de elasticidade e o módulo de Young. Se você tiver mais dúvidas, não hesite em consultá-las com um especialista ou pesquisar mais sobre o assunto.
