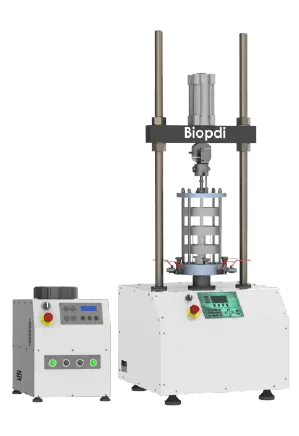

Prensa Triaxial Dinâmica Automática
Prensa triaxial dinâmica automática para o módulo de resiliência (DNIT 134/2018-ME e 135/2018-ME) e a deformação permanente (DNIT 179/2018-IE): pneumática, 20 kN, 1 a 5 Hz, com pressão confinante de controle automático.
A prensa triaxial dinâmica automática aplica pulsos de tensão desvio sob pressão confinante constante, combinando os pares de tensões de cada norma. Tem acionamento pneumático, controle por microprocessador e célula de carga de 20 kN; a célula triaxial dinâmica leva dois LVDTs e a célula de carga junto ao corpo de prova.
O software faz ajustes, configuração, aquisição, análise e relatório dos ensaios, com rotinas pré-programadas para as DNIT 134, 135 e 179.
O procedimento dos ensaios, com fórmulas e exemplos resolvidos, está no artigo sobre módulo de resiliência. Os quatro modelos estão comparados na página da prensa triaxial.
Tipos de ensaios
O que cada ensaio mede, com qual dispositivo e por qual norma.
| Ensaio | O que mede | Prensa e dispositivo | Norma |
|---|---|---|---|
| Módulo de resiliência de solos e britas | MR = σd / εr sob pulsos de tensão desvio e confinamento constante | Prensa dinâmica, célula triaxial dinâmica e pressurizador pneumático | DNIT 134/2018-ME |
| Deformação permanente | Deformação acumulada ao longo de pelo menos 150.000 ciclos | Prensa dinâmica, célula triaxial dinâmica e pressurizador pneumático | DNIT 179/2018-IE |
| Módulo de resiliência de misturas asfálticas | MR por compressão diametral com carga repetida | Prensa dinâmica e dispositivo de compressão diametral | DNIT 135/2018-ME |
| Módulo de resiliência de material estabilizado quimicamente | MR de solo-cimento, BGTC, CCR e similares | Prensa dinâmica e dispositivo MR DNIT 181 | DNIT 181/2018-ME |
Ficha técnica
Dados do manual da prensa triaxial dinâmica (PTD-20k).
Prensa Triaxial Dinâmica Automática
| Modelo | PTD-20k, prensa triaxial dinâmica |
|---|---|
| Acionamento | Pneumático, controlado por microprocessador, com aquisição de dados pelo software |
| Capacidade | 20 kN, com célula de carga de 20 kN |
| Frequência de carregamento | 1 a 5 Hz |
| Alimentação pneumática | 10 bar, com reservatório de ar |
| Curso do pistão | 10 mm |
| Painel | Reguladores de pressão alta e baixa e chave sobe/desce do pistão |
| Estrutura | Dois fusos com travessão de ajuste vertical |
| Conexões | Rede TCP-IP, USB e quatro entradas de sensores |
| Alimentação | 220 V |
| Dimensões | 1.342 × 500 × 714 mm (altura × largura × comprimento) |
O desenho do manual dá as dimensões da prensa: 1.342 mm de altura, 500 mm de largura e 714 mm de comprimento.
Características Principais
Aplicador de carga pneumático (unidade de aplicação de força)
Aplicador de carga pneumático, controlado por microprocessador
Dois fusos com travessão de ajuste vertical
Capacidade: 20 kN, com célula de carga de 20 kN
Frequência de acionamento: 1 a 5 Hz
Alimentação pneumática: 10 bar, com reservatório de ar
Curso do pistão: 10 mm
Dois LVDTs submersíveis na célula triaxial dinâmica
Célula de carga submersível (podendo ser alterada)
Painel com reguladores de pressão alta e baixa e chave sobe/desce do pistão
Conexões: rede TCP-IP, USB e quatro entradas de sensores
Porta USB para conexão e controle por computador
Parada automática por queda de força, força máxima, deslocamento ou deformação
Saída digital de dados
Modelo de Bancada
Pintura eletrostática a pó contra corrosão
Pés de borracha para amortecimento e vibração
Alimentação: 220 V
Equipamento Nacional
Garantia contra defeitos de fabricação de 12 meses (peças e acessórios)
Acompanha manual de operação em português
A prensa, com as peças identificadas no manual, e o painel do sistema pneumático, onde o operador regula as pressões e move o pistão:
Célula Triaxial Dinâmica e Dispositivos
A célula triaxial dinâmica com as peças identificadas e as cotas:
Sistema de Pressurização
O modelo automático tem controle automático da pressão confinante da célula triaxial dinâmica, que trabalha com ar até 200 kPa, acima da maior tensão confinante da DNIT 134 (140 kPa). A configuração do sistema é definida na proposta, conforme as normas do laboratório.
Software: funções principais
Células de Carga
A prensa triaxial dinâmica acompanha célula de carga submersível de 20 kN, montada dentro da câmara da célula triaxial dinâmica. Outras capacidades sob consulta.
Dispositivos
Sistema de pressurização
Sistema de pressurização para controle de volume e pressão da célula triaxial.
Célula Triaxial
Célula triaxial com construção em acrílico e alumínio para ensaio triaxial de solos.
Células de Carga
Célula de carga para a determinação da carga aplicada a amostras de solo.
Perguntas frequentes
O que mais perguntam sobre a prensa triaxial dinâmica automática.
Quais ensaios a prensa triaxial dinâmica faz?
Módulo de resiliência de solos e britas (DNIT 134/2018-ME), deformação permanente (DNIT 179/2018-IE) e, com o dispositivo de compressão diametral, módulo de resiliência de misturas asfálticas (DNIT 135/2018-ME). Com o dispositivo MR DNIT 181, faz o módulo de resiliência de materiais estabilizados quimicamente (DNIT 181/2018-ME).
Qual a capacidade e a frequência da prensa triaxial dinâmica?
Capacidade de 20 kN, com célula de carga de 20 kN, e frequência de 1 a 5 Hz, com alimentação pneumática de 10 bar. O par mais severo da DNIT 134, num corpo de prova de 150 mm, pede cerca de 7,4 kN.
Como a prensa triaxial dinâmica mede o deslocamento resiliente?
Com dois LVDTs presos ao corpo de prova dentro da célula triaxial dinâmica, junto com a célula de carga. O software calcula, para cada par de tensões, o deslocamento resiliente e o módulo de resiliência.
Qual a pressão confinante da prensa triaxial dinâmica?
A célula triaxial dinâmica e o pressurizador pneumático trabalham com ar até 200 kPa. A maior tensão confinante da DNIT 134 e da DNIT 179 é de 140 kPa.
Que computador o software da prensa triaxial dinâmica exige?
Windows 10. A prensa se conecta ao computador por rede TCP-IP ou USB, e a instalação é feita pelo suporte técnico da Biopdi.

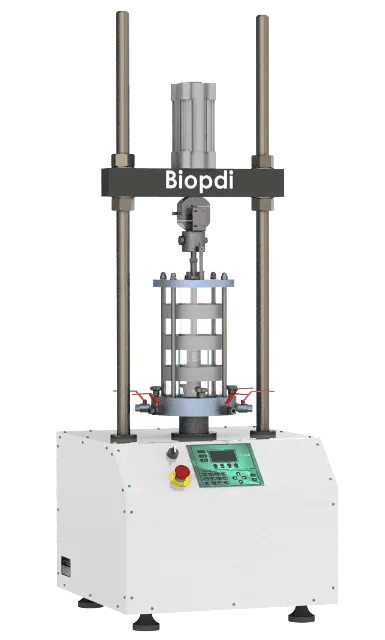

Qual a diferença entre a prensa triaxial dinâmica automática e a simples?
A prensa é a mesma, pneumática, de 20 kN e 1 a 5 Hz. Na automática, a pressão confinante tem controle automático; na simples, o operador a ajusta no regulador do pressurizador pneumático e lê o valor no pressostato.
