Prensa Triaxial Estática Simples
Prensa triaxial estática simples para os ensaios UC, UU, CU e CD de solos (ASTM D2166, D2850, D4767 e D7181): eletromecânica de 50 kN, velocidade de 0,001 a 30 mm/min e pressurização ajustada manualmente.
A prensa triaxial estática simples mede os parâmetros de resistência do solo ao cisalhamento, a coesão e o ângulo de atrito interno. Tem acionamento eletromecânico com capacidade de 5.000 kgf, movimentador por fuso de esferas e leitura de posição por encoder de 0,001 mm.
Para os ensaios há células triaxiais, células de carga, LVDTs e o sistema de pressurização, que neste modelo é ajustado pelo operador. O software faz ajustes, configuração, aquisição, análise e relatório dos ensaios.
O procedimento dos ensaios, com fórmulas e exemplos resolvidos, está no artigo sobre ensaio triaxial. Os quatro modelos estão comparados na página da prensa triaxial.
Tipos de ensaios
O que cada ensaio mede, com qual dispositivo e por qual norma.
| Ensaio | O que mede | Prensa e dispositivo | Norma |
|---|---|---|---|
| Compressão não confinada (UC) | Resistência à compressão simples do solo coesivo, sem confinamento | Prensa estática, célula de carga e LVDT | ASTM D2166 |
| Triaxial UU | Resistência não drenada (su) em tensões totais | Prensa estática, célula triaxial e pressurizador | ASTM D2850 |
| Triaxial CU | Parâmetros efetivos c' e φ' com medida de poropressão e verificação do parâmetro B | Prensa estática, célula triaxial e pressurizador com transdutor de poropressão | ASTM D4767 |
| Triaxial CD | Parâmetros efetivos c' e φ' com medida da variação de volume | Prensa estática, célula triaxial e pressurizador com sensor de volume | ASTM D7181 |
Ficha técnica
Dados do manual da prensa triaxial estática (PTE-50k).
Prensa Triaxial Estática Simples
| Modelo | PTE-50k, prensa triaxial estática |
|---|---|
| Acionamento | Eletromecânico, servocontrolado; movimentador por fuso de esferas |
| Estrutura | Dupla coluna (dois fusos roscados para ajuste da travessa fixa), 400 mm entre colunas |
| Capacidade | 5.000 kgf (50 kN) |
| Velocidade de ensaio | 0,001 a 30 mm/min |
| Medição de posição | Encoder óptico, resolução de 0,001 mm |
| LVDT | Curso de 50 mm, resolução de 0,01 mm |
| Canais | Força e deslocamento na máquina; até quatro canais de deformação (LVDT de 0 a 10 Vcc ou extensômetro) |
| Célula de carga | 50 kN, intercambiável, classe 1 ou 0,5 |
| Segurança | Fim de curso superior e inferior e botão de emergência (NR 12) |
| Comunicação e software | USB; Windows 10, 2 GB de RAM (4 GB recomendado) |
| Alimentação | 220 V, 60 Hz, 720 W |
| Dimensões | 585 × 589 × 1.563 mm (profundidade × largura × altura) |
O desenho do manual dá as dimensões da prensa: 1.563,40 mm de altura total, 588,75 mm de largura e 400 mm entre colunas.
Características Principais
Prensa eletromecânica (unidade de aplicação de força)
Prensa eletromecânica, servocontrolada, de dupla coluna, com movimentador por fuso de esferas
Distância entre colunas de 400 mm
Capacidade da prensa: 5.000 kgf (50 kN)
Controle de velocidade e de deslocamento
Velocidade de ensaio: 0,001 a 30 mm/min
Curso de deslocamento: 100 mm
Posição medida por encoder óptico, com resolução de 0,001 mm
Transdutor de deslocamento linear (LVDT): 50 mm, resolução de 0,01 mm
Até quatro canais de deformação (LVDT de 0 a 10 Vcc ou extensômetro)
Célula de carga de 50 kN, intercambiável, classe 1 ou 0,5 (outras capacidades sob consulta)
Fim de curso superior e inferior e botão de emergência (NR 12)
Painel frontal com chave liga/desliga e botões sobe, desce, referenciar e home
Porta USB para conexão e controle por computador
Parada automática por queda de força, força máxima, deslocamento ou deformação
Saída digital de dados
Modelo de Bancada
Pintura eletrostática a pó contra corrosão
Pés de borracha para amortecimento e vibração
Alimentação: 220 V, 60 Hz, 720 W
Equipamento Nacional
Garantia contra defeitos de fabricação de 12 meses (peças e acessórios)
Acompanha manual de operação em português
A prensa, com as peças identificadas no manual, e o painel frontal de comandos:
Célula Triaxial
A célula triaxial com as peças nomeadas, do manual da prensa, e a célula de 3 polegadas montada sobre o movimentador:
Sistema de Pressurização
No modelo simples, a pressão da célula é aplicada por um sistema pneumático ajustado manualmente pelo operador, com regulador de pressão e válvulas. Para a contrapressão e a medida de variação de volume com controle pelo equipamento, veja o modelo automático.
Software: funções principais

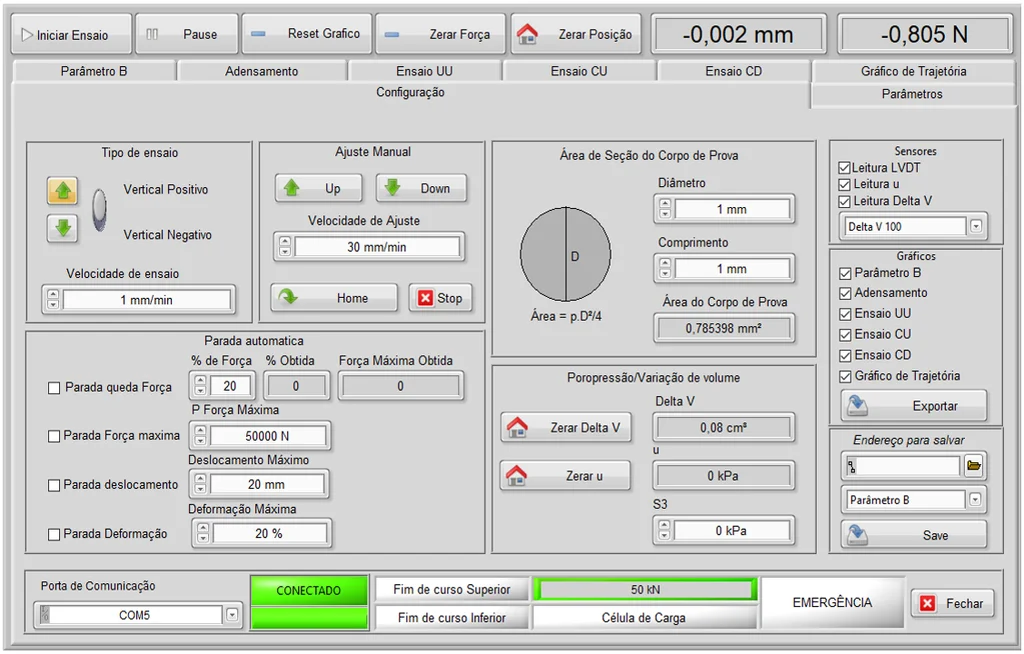

A aba Configuração do software, com a prensa conectada e a célula de carga reconhecida:
Células de Carga
Dispositivos
Sistema de pressurização
Sistema de pressurização para controle de volume e pressão da célula triaxial.
Célula Triaxial
Célula triaxial com construção em acrílico e alumínio para ensaio triaxial de solos.
Células de Carga
Célula de carga para a determinação da carga aplicada a amostras de solo.
Perguntas frequentes
O que mais perguntam sobre a prensa triaxial estática simples.
Quais ensaios a prensa triaxial estática faz?
Compressão não confinada (UC, ASTM D2166) e os triaxiais UU (ASTM D2850), CU (ASTM D4767) e CD (ASTM D7181), convencionais ou saturados. O software verifica o parâmetro B, registra o adensamento e traça as trajetórias de tensão p, q ou s, t e os círculos de Mohr.
Qual a velocidade da prensa triaxial estática?
De 0,001 a 30 mm/min. A ponta lenta atende ao cisalhamento de CU e CD em argila, que costuma ficar em centésimos de milímetro por minuto, calculado a partir do tempo de adensamento do corpo de prova.
Como a prensa triaxial estática mede o deslocamento?
A posição do movimentador é lida por encoder óptico com resolução de 0,001 mm, e o encurtamento do corpo de prova, pelo LVDT de 50 mm, com resolução de 0,01 mm. A máquina aceita até quatro canais de deformação para LVDT ou extensômetro.
Qual o tamanho do corpo de prova e a pressão da célula triaxial?
As células recebem corpos de prova de 38 e de 76 mm de diâmetro, com pedestal, prato superior, pedras porosas e membranas de látex para cada diâmetro. Trabalham com 1,0, 1,6 ou 3,4 MPa, conforme o modelo; o pressurizador de água da Biopdi aplica até 1.600 kPa.
Que computador o software da prensa triaxial estática exige?
Windows 10, com no mínimo 2 GB de RAM (4 GB recomendado) e uma porta USB livre. A instalação é feita pelo suporte técnico da Biopdi, por acesso remoto ou em treinamento presencial.
Qual a diferença entre a prensa triaxial estática simples e a automática?
A prensa é a mesma, de 50 kN e 0,001 a 30 mm/min. Na simples, a pressão da célula é pneumática e ajustada manualmente. Na automática, o pressurizador de água de 1.600 kPa mantém a pressão da célula e a contrapressão e mede a poropressão e a variação de volume, o que facilita os ensaios CU e CD saturados.
