Máquina Universal de Ensaios – 60.00 e 100.000 kgf
A Máquina Universal de Ensaios Biopdi com capacidade de 60.00 e 100.000 kgf tem como propósito realizar de maneira rápida, eficaz e precisa a maioria dos ensaios mecânicos em materiais e produtos. A Máquina Universal de Ensaio pode realizar diversos tipos de ensaios mecânicos como: ensaio de tração, ensaio de microtração, ensaio de compressão, ensaio de cisalhamento, ensaio de dobramento, ensaio de embutimento, ensaio de flexão, etc.
Por sua versatilidade a Máquina Universal de Ensaios é utilizado em diversos tipos de seguimentos como: metal-mecânica, construção civil, polímeros, plástico, têxtil, madeira, calçados, médico-odontológico, moveis, automotivo, entre outros, atendendo as mais variadas normas nacionais e internacionais como NBR ABNT, ISO, ASTM, DIN entre outras.
Para a realização dos ensaios possui diversos modelos de garras, dispositivos, extensômetros para os mais variados ensaios mecânicos. A Máquina Universal de Ensaios possui um Software para a realização de ajustes, configurações, aquisição, analise e geração de relatórios dos ensaios mecânicos.
Máquina Universal de Ensaios:
Tipos de modelos

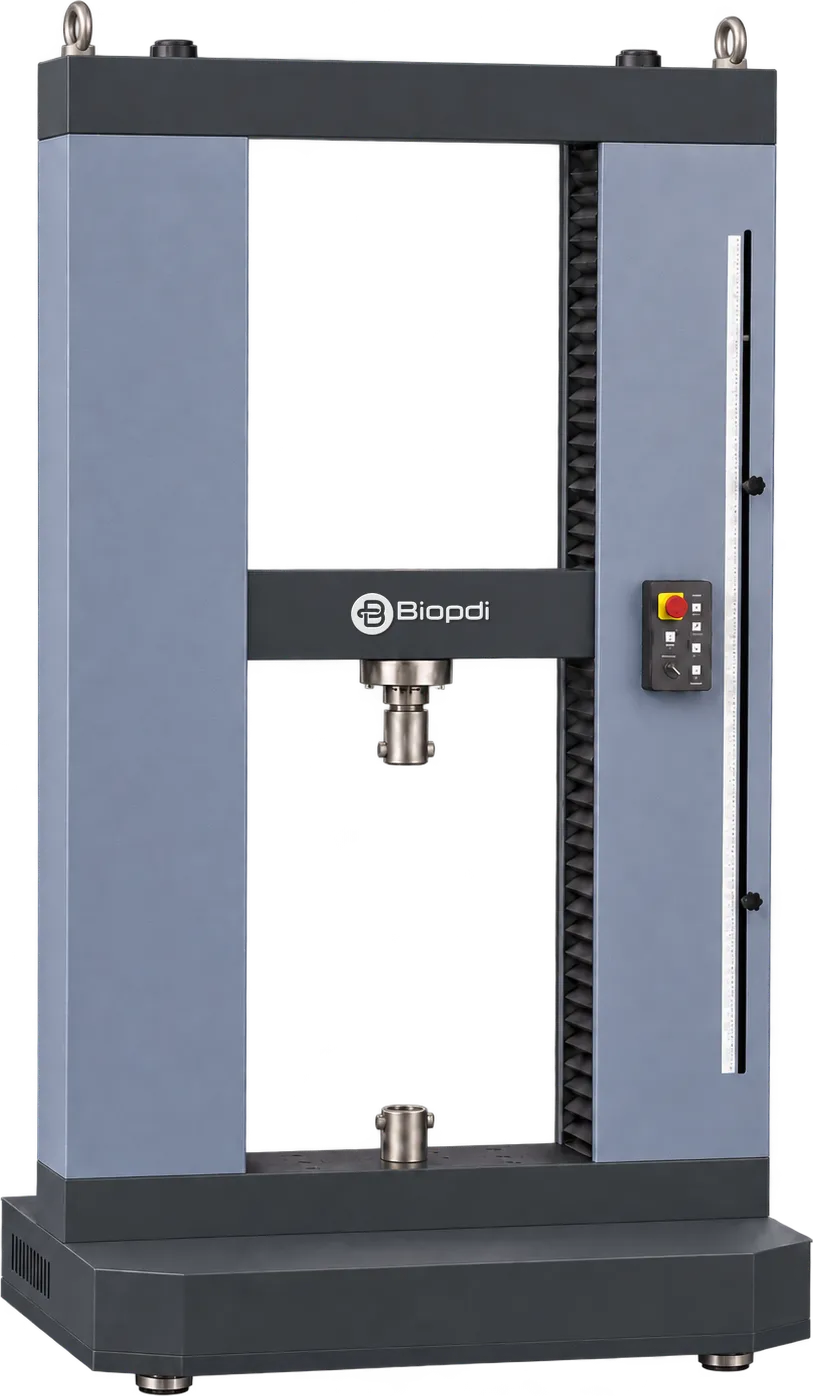

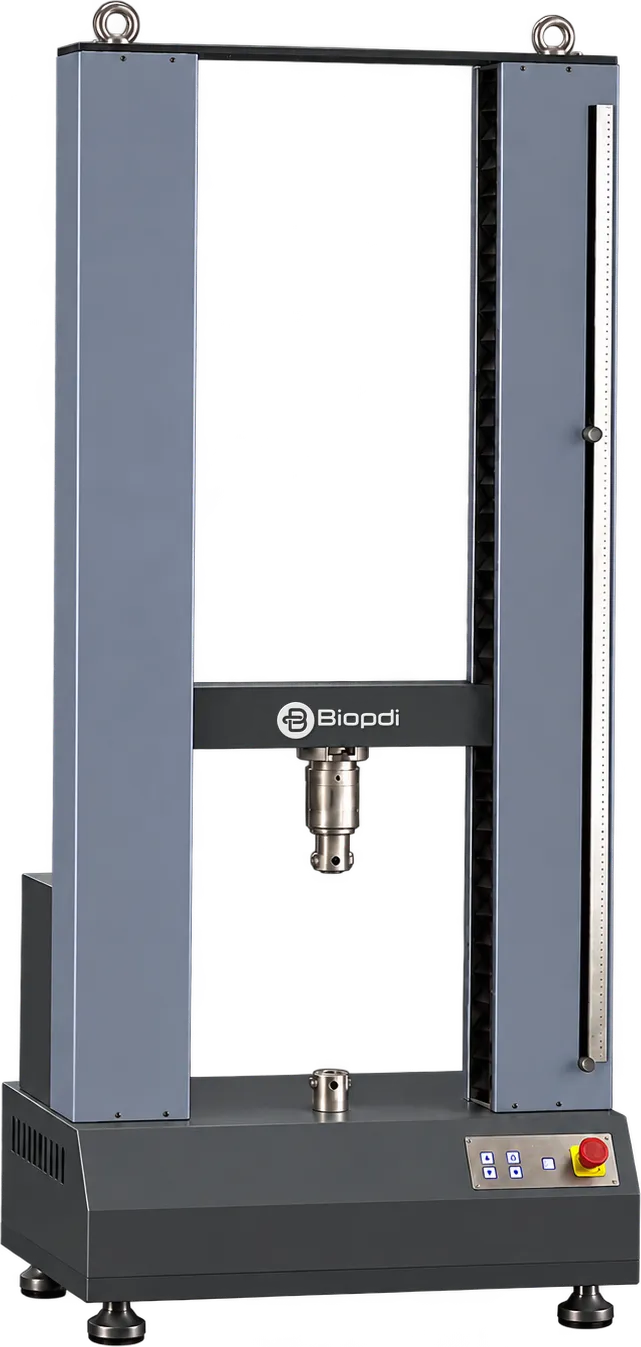

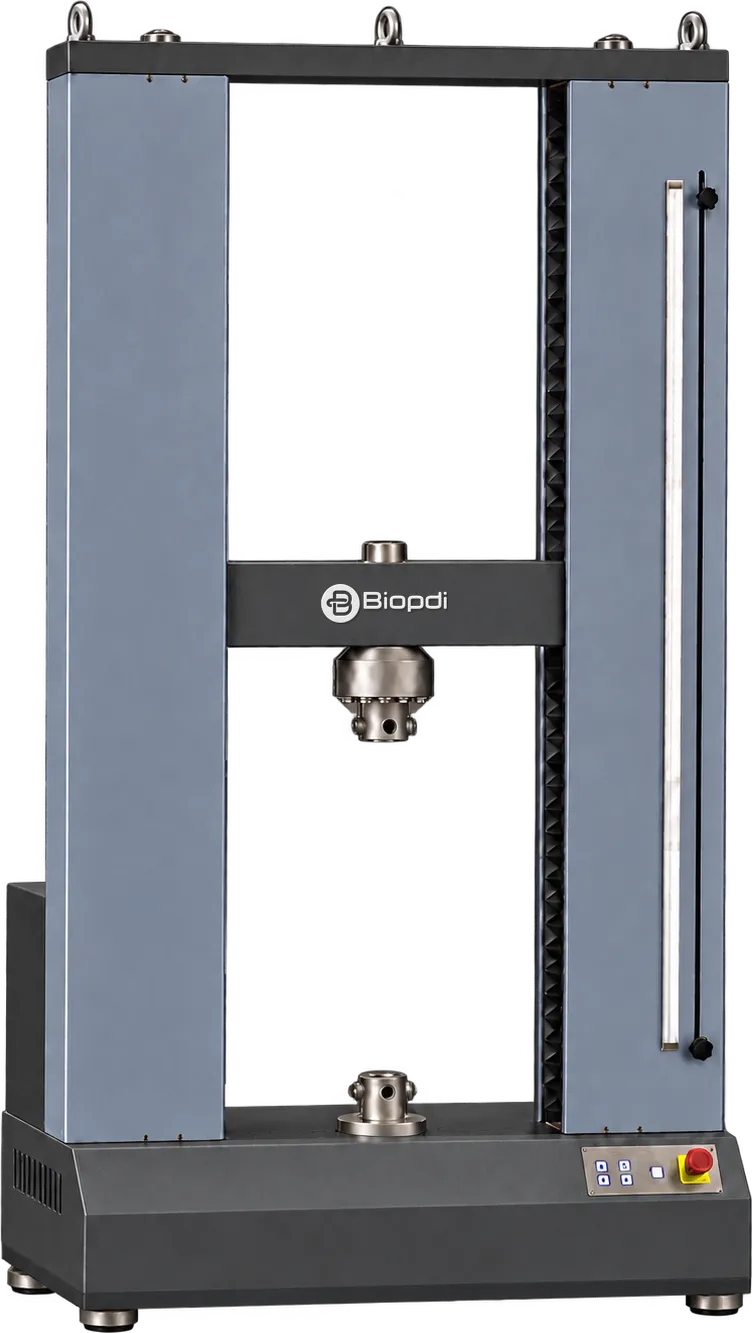

Coluna dupla autoportante

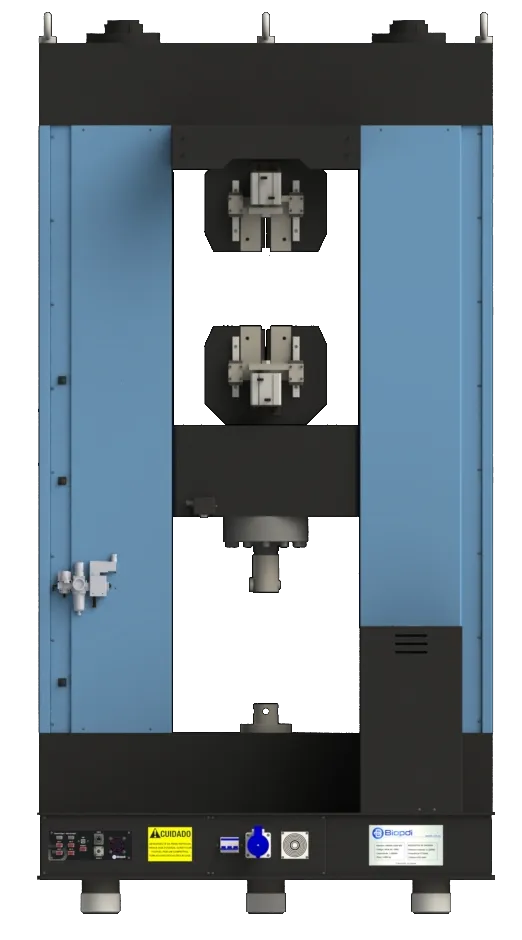

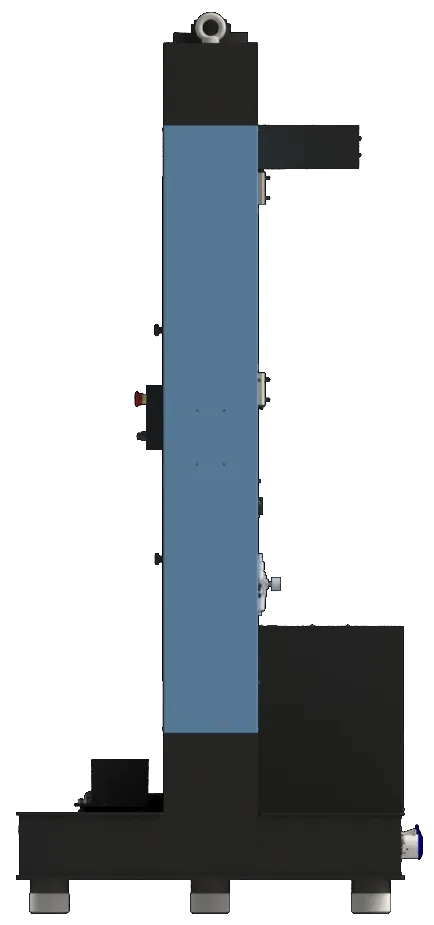

Máquina universal de ensaios de 60.000 kgf

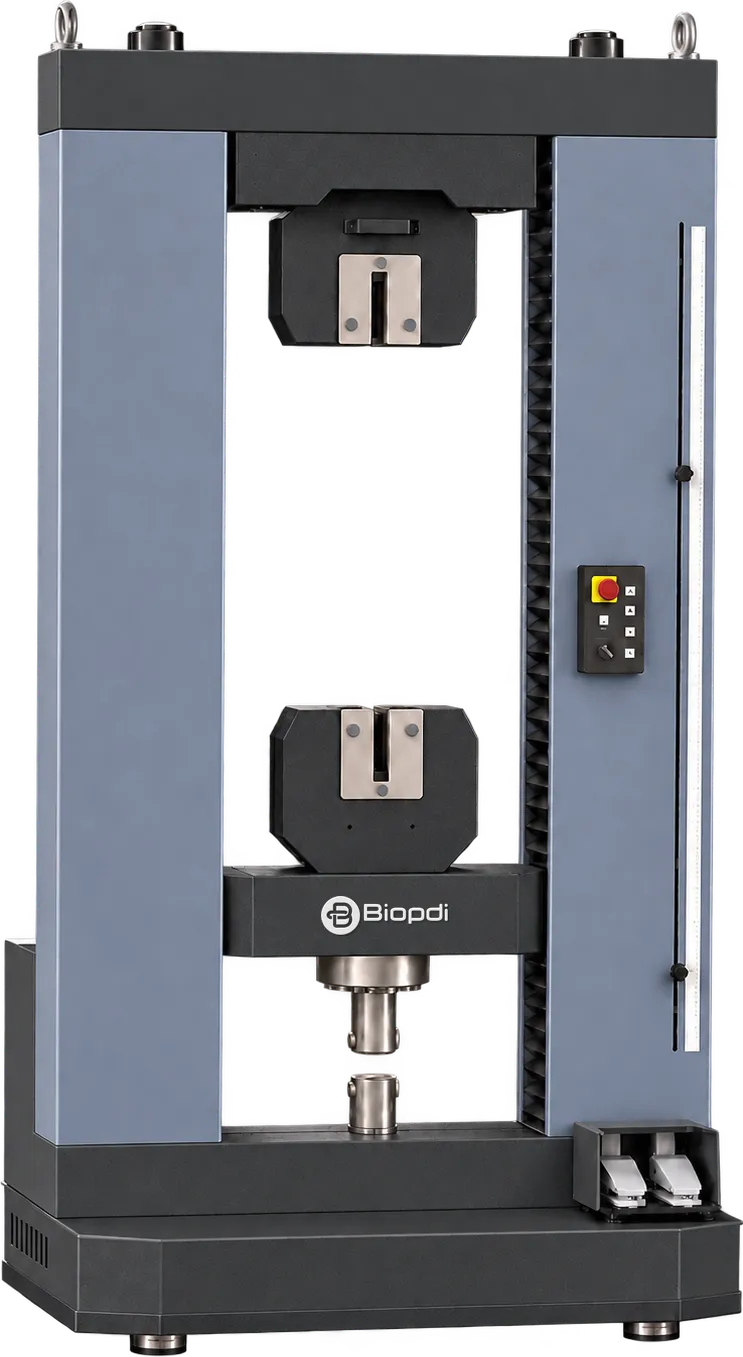

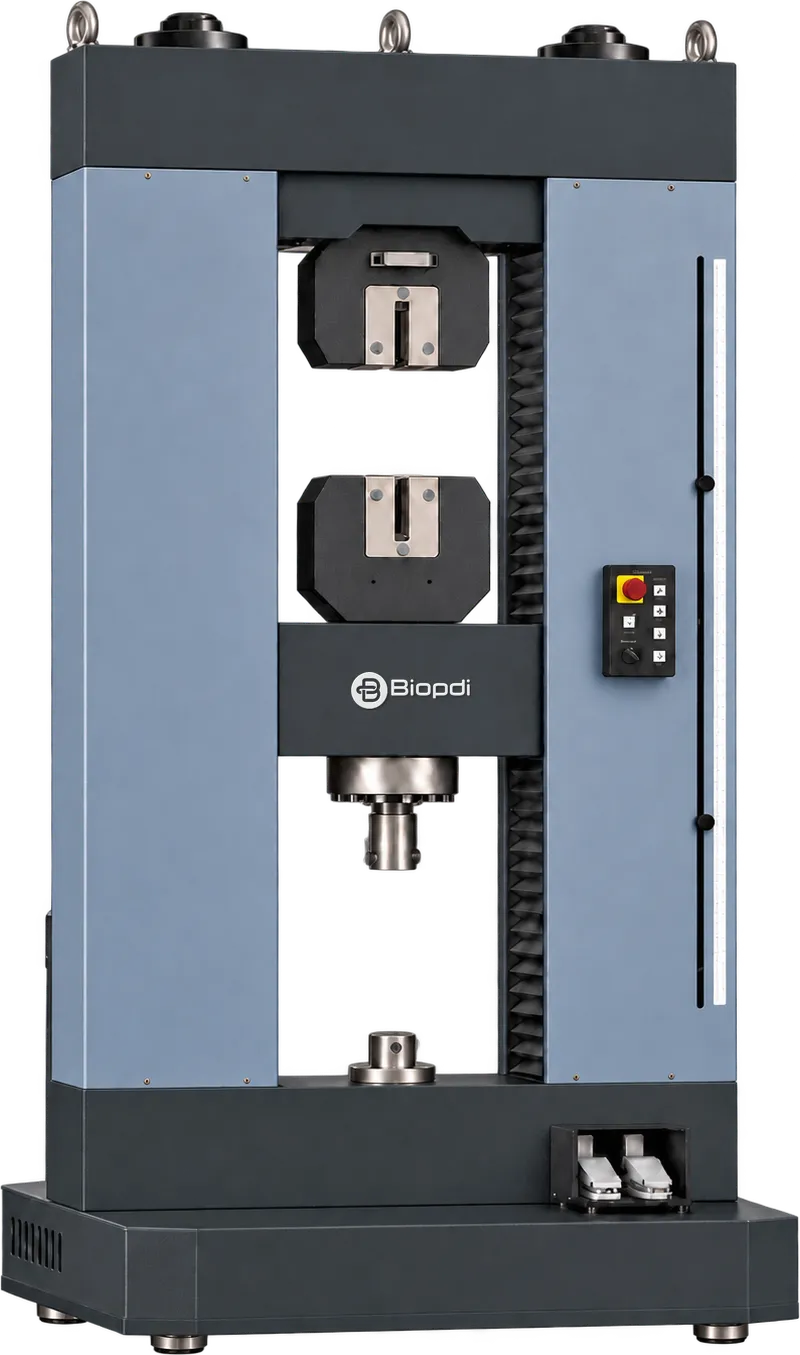

Máquina universal de ensaios de 100.000 kgf
A Biopdi possui tecnologia própria para desenvolver, produzir e comercializar qualquer tipo de máquina universal de ensaios, assim qualquer parâmetro da máquina pode ser customizado aos nossos clientes. Entre em contato caso necessite de alguma customização de nossos equipamentos !
Máquina Universal de Ensaios:
Tipo de ensaios realizados
Atendemos a uma ampla gama de testes mecânicos, seja realizando testes padronizados de acordo com normas específicas ou desenvolvendo testes personalizados para atender às suas necessidades. Entre em contato conosco para discutir sobre o seu teste!
Máquina Universal de Ensaios:
Características principais
– Capacidade de carga = 60.000 e 100.000 kgf (600 kN e 1 MN)
– Velocidade Mínima de Ensaio = 0,001 mm/min
– Velocidade Máxima de Ensaio = 500 mm/min
– Curso Máximo = 1000 e 1200 mm (dependendo do modelo)
– Profundidade Útil de Ensaio = 650 mm
– Distância entre colunas = 650 mm
– Altura = 2600 mm
– Largura = 1400 mm
– Profundidade = 1200 mm
– Peso = 3500 kg
– Potência Máxima = 10500 W
– Tensão = 220 Trifasico
– Acionamento: através de fusos de esferas recirculantes pré-carregados com sistema de colunas guias cilíndricas em paralelo aos fusos;
– Acionamento e controle manual e digital da velocidade da travessa móvel com controle da variação da velocidade e posicionamento através de console ou software
– Memória não-volátil: dados de calibração dos transdutores, como células de carga e extensômetros, armazenados em memória não volátil, de forma que a calibração independa do computador ao qual a máquina está conectada, compilação de dados e controle de ensaio através de software;
– Painel frontal ou console – Mecânico com botões (funções: liga e desliga, sobe e desce, home, referenciar, emergência etc.)
– Painel frontal – CLP digital (funções: liga e desliga, sobe e desce, ajuste de velocidade, home, referenciar e emergência) (opcional)
– Tela Touchscreen (opcional) – possui todos os parâmetros e configurações do software, sem a necessidade de uso de computador;
– Certificação ISO 9001;
– Medição de força através de células intercambiáveis, precisão de medição classe 1 (NBR NM ISO 7500-1) ou 0,5 (sob consulta) com RBC (Rede Brasileira de Calibração);
– Velocidade de retorno da travessa móvel de até 500 mm/min;
– Sistema de ensaios por malha fechada (closed loop) com alta precisão e linearidade.
– Reconhecimento e ajuste automático dos transdutores, como células de carga e extensômetro;
– Medição de deslocamento através de sensor óptico com resolução de 0,0001mm (Dependendo do modelo);
– Comunicação de dados: digital através de porta TCP-IP ou USB ou Serial com taxa de aquisição de 1500 Hz a 16 bits;
– Canais de medição de deslocamento e carga inclusos na estrutura da máquina. Possui a possibilidade de adicionar até quatro canais de deformação na estrutura da máquina, possibilidade de trabalho com uso de dois canais que trabalham ao mesmo tempo e de forma independente para deformação LVDT (0 a 10 Vcc) e extensômetros de saída;
– Precisão de medição de deformação (extensômetros) atende às normas NBR ISO 9513, ASTM E 83, BS 3846 e EN 10002-4;
– Atendimento a norma NR12;
– Possui diversos modos de controle: Deslocamento (velocidade constante), carga e deformação, podendo ser alterados durante o ensaio;
– Fim de curso Manual mecânico e fim de curso eletrônico ( régua digital ) (opcional)
– Pintura externa eletrostática altamente resistente à corrosão;
– Assistência técnica nacional;
– Manual de instruções;
– Fácil limpeza e programação;
– Garantia de 1 ano contra defeitos de fabricação;
Máquina Universal de Ensaios:
Principais dispositivos e acessórios
Ensaio de tração – Garra cunha
Garra por efeito cunha para ensaio de tração em materiais utilizado na máquina universal de ensaios.
Ensaio de compressão
Dispositivo utilizado em ensaio de compressão de materiais utilizado na máquina universal de ensaios.
Ensaio de flexão
Dispositivo utilizado em ensaios de flexão ou dobramento em máquina universal de ensaios.
Ensaio de cisalhamento
Dispositivo plano para ensaio de cisalhamento utilizado na máquina universal de ensaio.
Ensaio tração – Garra alavanca
Garra por efeito alavanca: Ensaio de tração de materiais utilizada na máquina universal de ensaios.
Ensaio de tração de fios
Dispositivo de rolos para ensaio de fios e materiais utilizado na máquina universal de ensaios.
Ensaio tração de porcas
Dispositivo para ensaio de tração de porcas de parafusos com diversos dimensões.
Tela Touch Screen
Tela touch screen que permite a parametrização e realização de ensaios sem a necessidade de PC .
Outros dispositivos e acessórios:
– Ensaio de cisalhamento;
– Ensaio de compressão;
– Ensaio de flexão ou dobramento;
– Ensaio de compressão;
– Ensaio de tração;
– Ensaio de tração em resina dentária;
– Ensaio de tração em molas e lacres plásticos;
– Ensaio de tração em parafusos;
– Extensômetro óptico (vídeo extensômetro);
– Ensaio de flexão ou dobramento;
– Ensaio de flexão a quatro pontos;
– Ensaio de cisalhamento de parafusos;
– Ensaio de adesão de fitas;
– Determinação do coeficiente de atrito;
– Ensaio de adesão;
– Dispositivo de Microtração;
– Deflectômetro eletrônico;
– Ensaio de atrito fio ortodôntico;
– Ensaio de cisalhamento em juntas de arames soldados;
– Ensaio de ruptura por embutimento em filmes plásticos;
– Ensaio de embutimento em chapas de aço;
– Ensaio de arrancamento;
– Ensaio de rasgamento;
– Ensaio de perfuração;
Máquina Universal de Ensaios:

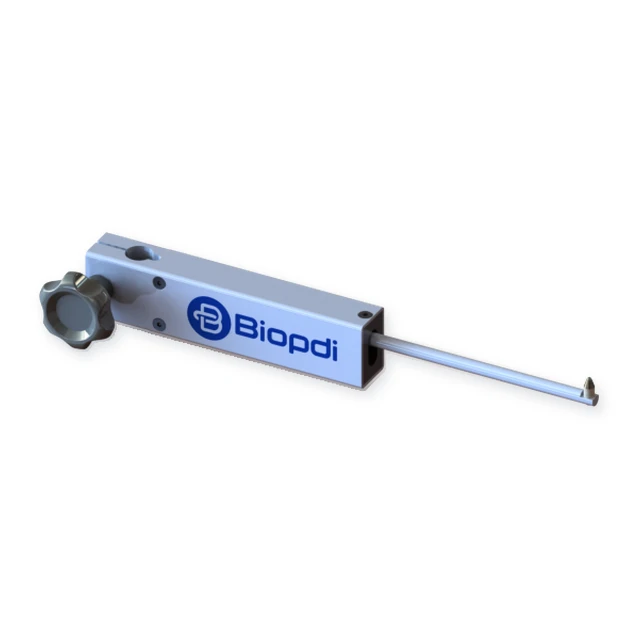

Acessórios: Extensômetros
Extensômetro de 25 mm
Extensômetro utilizado em pequenas deformações com abertura de 25 mm.
Extensômetro de 50 mm
Extensômetro utilizado em pequenas deformações com abertura de 50 mm.
Extensômetro de 150 mm
Extensômetro utilizado em médias deformações (polímeros) com abertura de 150 mm.

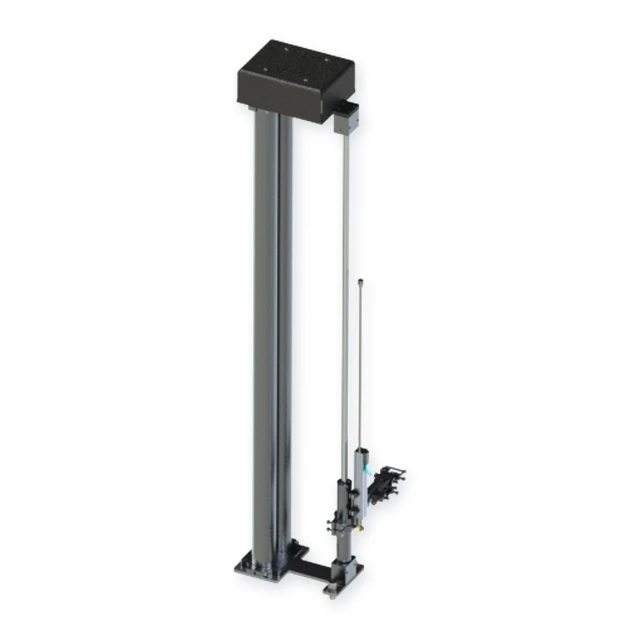

Extensômetro de 250 mm
Extensômetro utilizado em grandes deformações (polímeros) com abertura de 250 mm.
Máquina Universal de Ensaios:
Acessórios: Células de Carga
A seguir são apresentadas as principais células de carga disponiveis para a realização dos ensaios na máquina universal de ensaios com capacidade de 60.000 e 100.000 kgf. Para cada modelo de equipamento é recomendado um modelo diferente de célula de carga bem como o seu dimencionamento para cada aplicação.
Capacidade de 5 kgf;
Capacidade de 10 kgf;
Capacidade de 50 kgf;
Capacidade de 100kgf;
Capacidade de 200kgf;
Capacidade de 500kgf;
Capacidade de 1.000kgf;
Capacidade de 2.000kgf;
Capacidade de 3.000kgf;
Capacidade de 5.000kgf;
Capacidade de 10.000kgf;
Capacidade de 15.000kgf;
Capacidade de 20.000kgf;
Capacidade de 30.000kgf;
Capacidade de 60.000kgf;
Capacidade de 100.000kgf;
Máquina Universal de Ensaios:
Principais características do software
O software utilizado na Máquina Universal de Ensaios possui uma interface entre o operador e a máquina, possui funções para ajuste e configuração do ensaio, análise e aquisição de dados para a realização dos ensaio de: Ensaio de tração, ensaio de compressão, ensaio cisalhamento, ensaio de flexão, ensaio de dobramento entre outros.
O Software possui duas versões:
Versão Tela touchscreen: sendo utilizada diretamente na máquina através de uma tela touchscreen (sensível ao toque), sem a necessidade de uso de computador, pois possui uma unidade digital integrada na estrutura da máquina, tecnologia all in one touch screen.
Versão Desktop: Podendo ser instalada em qualquer computador desktop ou notebook que realiza a comunicação com a máquina.
A seguir são apresentadas as telas principais disponíveis no software da máquina universal de ensaios:
A seguir são apresentadas as descrições dos principais parametros e funções disponíveis no software da máquina universal de ensaios.
ABA CONFIGURAÇÕES
Monitor de status
Porta Comunicação: Na aba “Porta de Comunicação” aparecera uma nova opção da porta COM para seleção. Selecione a porta de comunicação que surgir.
Status de Conexão: Indica se o software estará pronto para uso.
Fim de curso Inferior: É o curso máximo inferior do travessão.
Fim de curso Superior: É o curso máximo superior do travessão
Indicador de célula de carga: Indica a capacidade da célula de carga quando conectada (luz verde), e indica célula de carga desconectada (luz vermelha).
Emergência: Indica se o botão de emergência está acionado.
Tipos de ensaio
Vertical Positivo: para ensaios de tração.
Vertical Negativo: para ensaios de compressão, cisalhamento, flexão/dobramento.
Velocidade de Ensaio: é a velocidade em que o travessão realizara o movimento no ensaio escolhido (vertical positivo ou vertical negativo), essa velocidade pode ser ajustada entre 0,001mm/min e 500mm/min.
Ajuste Manual
Botão Up: Aciona o movimento de Subida do travessão
Botão Down: Aciona o movimento de descida do travessão
Indicador de Velocidade: Faz o movimento de subida ou descida do travessão com velocidade controlada de 0,001 mm/min a 500 mm/min.
Retorno automático
Botão Home: é utilizado para retornar à posição referenciada, essa referência é um ponto específico de posição do travessão determinado pelo operador no painel da máquina.
Botão Stop: encerra o retorno acionado pelo botão Home.
Área de seção do corpo de prova
Área de seção do retângulo = (𝑎 × 𝑏) (espessura x largura).
Área de seção do tubo = (π × R2) − (π × r2) (Área do círculo maior menos área do círculo menor).
Área de seção do cilindro = (𝜋 × 𝑅2) (Área do círculo).
Comprimento do corpo de prova: Define o comprimento do corpo de prova.
Reta de intersecção
Quando não se observa nitidamente o fenômeno de escoamento, a tensão de escoamento corresponde à tensão necessária para promover uma deformação permanente de 0,2% ou outro valor especificado (dependendo do material);
Ganho da reta
É o valor necessário para que a reta paralela gerada cruze o gráfico e assim seja possível localizar o limite elástico.
Extensômetro
Extensômetro 1: Selecione o modelo de extensômetro indicado, caso exista.
Extensômetro 2: Selecione o modelo de extensômetro indicado, caso exista.
Opções de ensaio
Tensão (MPa) X Deformação (%): Opção de ensaio como gráfico de tensão em MPa e Deformação em %
Força (N) X Posição (mm): Opção de ensaio como gráfico de Forção em N e Posição (alongamento) em mm
Indicadores
Força (N): Seleciona o indicador de Força na analise dos resultados:
Posição (mm): Seleciona o indicador de Posição na análise dos resultados:
Tensão Máxima (MPa): Seleciona o indicador de Tensão Máxima na análise dos resultados:
Tensão de Escoamento (MPa): Seleciona o indicador de Tensão de Escoamento na analise dos resultados:
Alongamento (%): Seleciona o indicador de Alongamento na análise dos resultados:
Redução de Área (%): Seleciona o indicador de Redução de Área na análise dos resultados:
Módulo de Young: Seleciona o indicador de Módulo de Young na análise dos resultados:
Parada automática
Parada Queda Força: Parametriza a porcentagem da queda de força necessária para interromper o ensaio, ao atingir a porcentagem especificada o ensaio é finalizado.
Parada Força Máxima: Parametrização da força máxima desejada para o ensaio, ao atingir a força especificada o ensaio será finalizado;
Parada de Deslocamento: Parametrização do deslocamento desejado para o ensaio, ao atingir o deslocamento especificado o ensaio será finalizado;
Pausa deslocamento: Parametrização de deslocamento especifico para a pausa do ensaio.
Parada por tempo: Parametrização de tempo máximo desejada para o ensaio, ao atingir o tempo especificada o ensaio será finalizado;
ABA ENSAIO
Abas de ensaio: São utilizadas para armazenar informações do ensaio realizado. Caso o operador deseje realizar mais de um ensaio mesmo devera selecionar uma nova aba de ensaio (Ex: Ensaio 2, Ensaio 3…), podem ser realizados até 10 ensaios consecutivos.
M. Young 1: Indicador de Módulo de Young
Posição 1: Indicador de posição inicial
Força 1: Indicador de Forma
Tensão 1: Indicador de tensão
LF 1: Indicador de alongamento final
Alongamento 1: Indicador de alongamento
AF 1: Indicador de alongamento final
Red. Área 1: Indicador de redução de área
A. Transversal 1: Indicador de area transversal
T. Escoamento 1: Indicador de tensão de escoamento
Gráfico de resultados do ensaio: Exibe gráfico do ensaio realizado
Botão Pausa: Utilize o botão “Pause” para pausar o ensaio e desabilite-o para retomar o ensaio.
Botão Parar: O ensaio poderá ser interrompido a partir de um clique no botão “Parar Ensaio”
Botão Reset gráfico: Limpa as informações do gráfico que não se deseja mais utilizar.
Botão Zerar força: Zera o valor de força do Indicador.
Botão Zerar posição: Zera o valor de Posição.
Exportar Gráfico: Clicar no gráfico com o botão direto do mouse, Export/Export Data To Excel.
ABA RELATÓRIO
Na parte superior esquerda do relatório é possível alterar todas as informações.
É possível inserir no relatórios todos dos dados referente a empresa que esta realizando o ensaio como dados cadastrais, logomarca, endereço, cnpj, email, etc.
Na parte superior direita do relatório é possível alterar todas as informações.
Ensaio:
Norma:
Identificação:
Célula de Carga:
Velocidade de deslocamento:
Temperatura:
Data:
Hora:
Ensaio realizado:
Pré Carga:
Umidade Relativa:
Máquina Utilizada:
Indicadores de resultados do ensaio:
Amostras:
Força Máxima (N):
Posição Máxima (mm):
Tensão Máxima (Mpa)
Tensão de Escoamento (MPa)
Alongamento (%):
Redução de Área:
Módulo de Young:
Valor Mínimo:
Valor Máximo:
Valor Médio:
Desvio padrão:
Salvando o relatório:
1. No campo “Endereço Exportar”, clique na pasta.
2. Localize o local onde deseja salvar seus relatórios.
3. Insira um nome e clique em “OK”
4. Do lado inferior direito clique em “Exportar”
Pronto, seu relatório foi salvo no endereço indicado.
Gráfico de tensão deformação:
É exibido o gráfico de tensão e deformação das amostras ensaiadas, para que o gráfico seja exibido é necessário selecionar a amostra ensaiada de 1 a 10, mais de uma amostra pode ser selecionada ao mesmo tempo.
ABA PARÂMETROS
São apresentados os dados de parametrização e calibração do equipamento, sendo utilizada somente em casos onde necessitam de assistência técnica da BIOPDI, não sendo utilizada para alterações do usuário do equipamento.
ABA USUÁRIOS
O software possui sistema de segurança com níveis de usuário (Super Administrador, administrador, supervisor e operador), que podem ser cadastrados e realizadas configurações de senhas e opções de proteção permitindo que o equipamento possa ter o histórico de utilização de cada usuário.
Máquina Universal de Ensaios:
Atendimento de normas de ensaio
A Máquina Universal de Ensaios atende as principais normas nacionais (NBR, NBRISO ABNT) e internacionais (ISO, ASTM). Para atendimentos de outras normas, entre em contato com a nossa equipe técnica.
Segurança
NR10 e NR12
Ensaio de tração
NBRISO6892-1 de 04/2013
NBRISO6892-2 de 10/2013
NBRISO10319 de 07/2013
NBRISO10321 de 10/2013
NBR13223 de 11/1994
NBR6207 de 10/1982
NBR7549 de 01/2021
NBR13512 de 08/2008
NBR9141 de 12/1998
NBR13978 de 10/1997
NBR14075 de 04/1998
NBR15664-4 de 10/2020
NBR6349 de 11/2008
NBR6673 de 07/1981
NBR16645 de 11/2017
NBR15010 de 03/2017
NBRISO12625-12 de 06/2011
NM-ISO1924-2 de 05/2012
NBR15796-5 de 01/2019
NBR6810 de 11/2010
NBR12142 de 10/2010
NM55 de 01/1996
NM-ISO1924-2 de 05/2012
NBRNM-ISO1924-2 de 06/2012
ASTM E8 / E8M – 21
NBR13514 de 08/2009
NBR14405 de 06/2015
NBR15668-2 de 02/2009
NBR15676-2 de 07/2017
NBR15700-6 de 05/2009
NBR7562 de 04/1985
NBR7587 de 04/1985
NBR15445-2 de 12/2006
Ensaio de cisalhamento
NBR8309 de 05/2006
NBR11908 de 09/2015
NBRISO12466-1 de 04/2012
NBRISO12957-1 de 07/2013
NBR9908 de 08/2019
NBR14827 de 03/2002
NBR15664-5 de 10/2020
NBR5537 de 02/2002
NBRISO6311 de 10/2006
NBR10459 de 03/2017
NBRISO12466-1 de 04/2012
NBRISO5893 de 05/2011
ABNT ISO/TS11405 de 09/2014
Ensaio de embutimento
NBR16281 de 03/2014
NBR 5902
NBR12132 de 12/1991
NM101 de 01/1996
NBR12095 de 09/1991
NBR13507 de 08/2008
NBR6739 de 08/2009
NBR 5902 (embutimento)
Ensaio de dobramento
NM-COPANT10 de 01/1996
NBRNM-COPANT10 de 10/2000
NBR13518 de 06/2011
NM59 de 01/1996
NBR9135 de 06/2011
NBRISO7438 de 03/2016
NBRNM59 de 10/2000
Normas gerais
NBRISO7500-1 de 12/2016
NM-ISO7500-1 de 03/2004
NBRISO376 de 04/2012
ABNT NBR ISO 14001
ASTM E2658
Extensometria
ASTM E83 – 16
ISO 9513
NBR14480 DE 01/2015
NBR ISO 9513
Máquina Universal de Ensaios:
Vídeos e apresentações
Aqui apresentamos alguns exemplos de vídeos sobre a máquina de ensaio de tração.
Máquina Universal de Ensaios:
Modelos e Capacidades

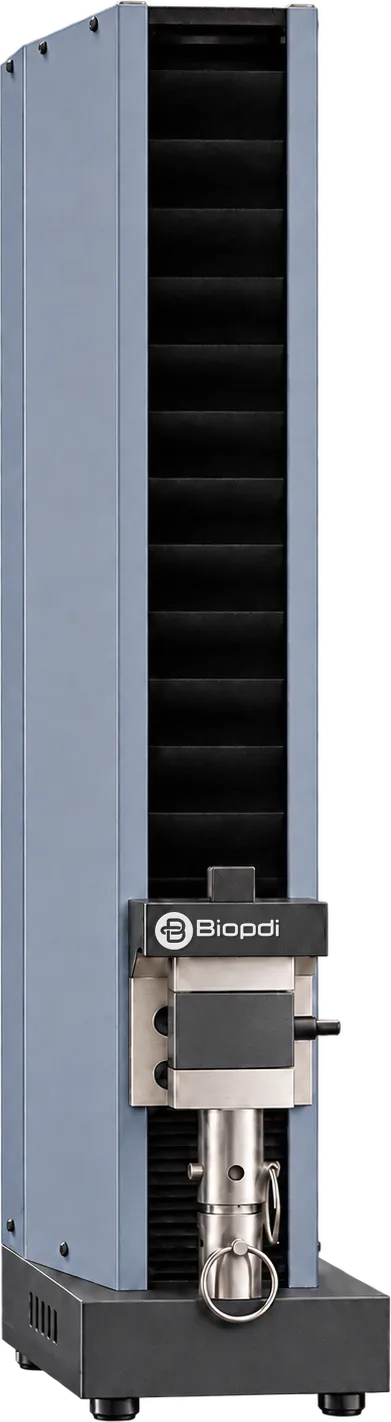

Portátil:
50 kgf (500 N)

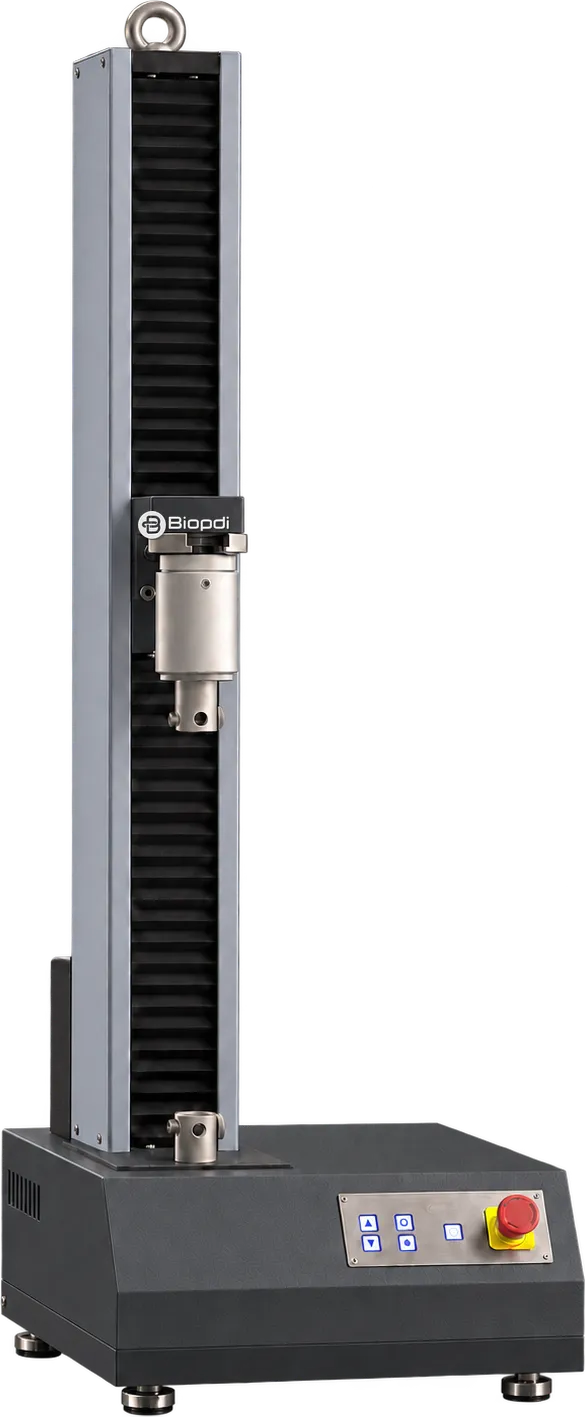

Coluna simples:
200 a 1.000 kgf

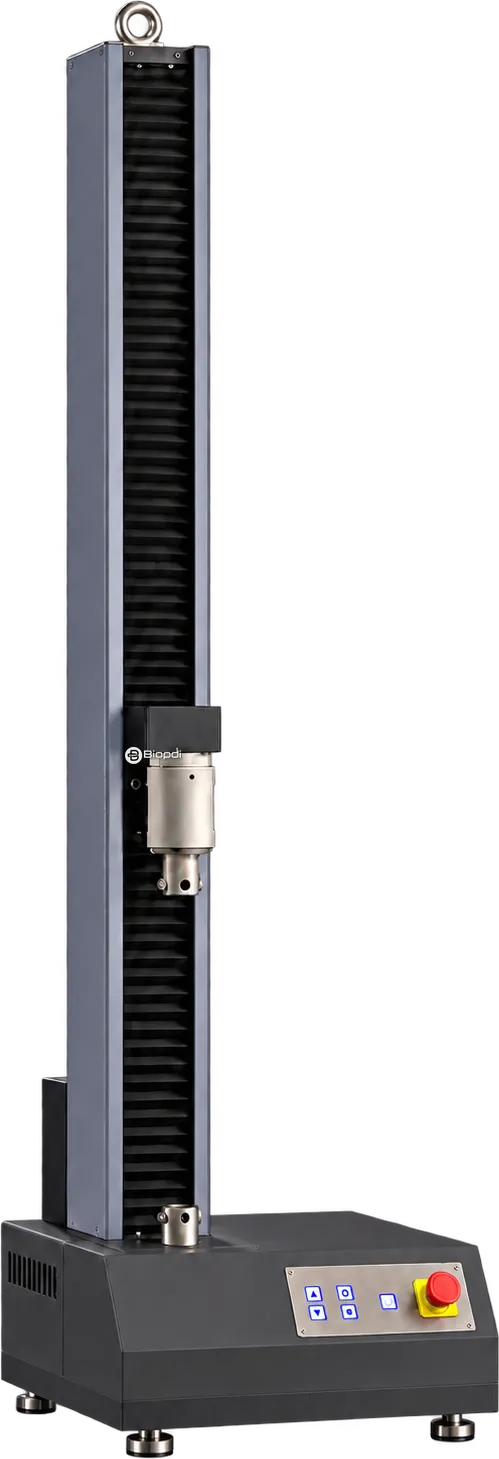

Coluna estendida:
200 a 1.000 kgf
Coluna dupla:
500 a 5.000 kgf
Coluna dupla:
10.000 a 15.000 kgf
Autoportante:
10.000 a 15.000 kgf
Autoportante:
20.000 a 30.000 kgf
Autoportante:
60.000 a 100.000 kgf
