Resistência mecânica: o que é, tipos, fórmula e valores

Resistência mecânica é a maior tensão que um material suporta antes de escoar ou romper, calculada como força dividida pela área da seção (σ = F/A). Ela é expressa em MPa, que é o mesmo que N/mm², e muda com o tipo de carga: tração, compressão, flexão, cisalhamento ou torção, cada uma medida em ensaio normalizado.

Um exemplo dá a ordem de grandeza: um corpo de prova de aço de 10 mm de diâmetro que rompe na tração com força máxima de 33,0 kN tem resistência de 33.000 N ÷ 78,54 mm² = 420 MPa. Este artigo trata da resistência como propriedade do material: o que ela é, a fórmula e a unidade, os tipos, como se mede, os valores de aço, alumínio, concreto, madeira e plástico, o que a aumenta e como ler um valor sem erro. A lista completa das propriedades está no artigo sobre as propriedades mecânicas dos materiais, e o cálculo de peças, na disciplina de resistência dos materiais.

Na foto, corpos de prova de cinco materiais sobre a bancada, com a máquina universal de ensaios ao fundo: uma barra cilíndrica de aço, uma tira de alumínio, um corpo de prova de plástico em forma de gravata, um cilindro de concreto e um bloco de madeira. Cada um tem uma resistência diferente e é ensaiado de um jeito diferente, que é o assunto das próximas seções.

O que é resistência mecânica

Resistência mecânica é uma tensão, e não uma força. Tensão é a força dividida pela área da seção que a recebe, e é isso que torna o número uma propriedade do material e não da peça. Dizer que uma barra "aguenta 3.365 kgf" descreve aquela barra; dizer que o aço dela resiste a 420 MPa descreve o aço. Uma barra do mesmo aço com o dobro do diâmetro tem quatro vezes a área e aguenta quatro vezes a força, mas a resistência continua 420 MPa. É por isso que materiais de tamanhos diferentes só se comparam pela tensão.

A mesma ideia explica por que a resistência sempre vem acompanhada do tipo de carga. Um material pode resistir muito à compressão e pouco à tração, como o concreto, ou ter resistências parecidas nos dois sentidos, como o aço. Por isso não existe "a" resistência de um material sem dizer de qual esforço se fala, e o tipo mais citado, quando nada é dito, é a resistência à tração.

Dois números: escoamento e ruptura

Nos materiais que se deformam plasticamente, como os metais, a resistência tem dois números, ambos lidos na curva tensão-deformação do ensaio de tração. O primeiro é o limite de escoamento, a tensão em que começa a deformação permanente: R_eH e R_eL nos aços com patamar de escoamento e R_p0,2, a tensão que deixa 0,2 % de deformação permanente, nos demais. O segundo é o limite de resistência, R_m, a tensão na força máxima do ensaio. Os símbolos são os da ABNT NBR ISO 6892-1:2024.

Os dois respondem a perguntas diferentes. O escoamento diz até onde a peça trabalha sem ficar torta para sempre, e é a base do projeto de peças metálicas. O R_m diz quanto o material suporta antes de começar a romper, e é o número que separa um material de outro em certificados e especificações. O limite de resistência à tração tem artigo próprio, com a tabela dos aços e a carga de ruptura.

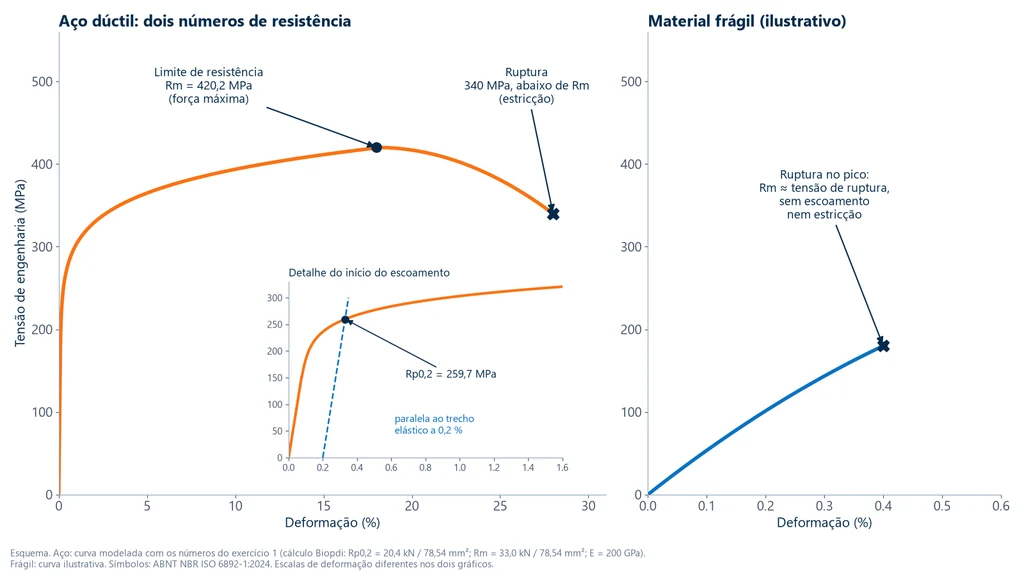

Os gráficos abaixo mostram onde ficam esses números. À esquerda, um aço dúctil com os valores do exercício 1 deste artigo: o detalhe do início da curva marca o R_p0,2 de 259,7 MPa, na interseção com a reta paralela ao trecho elástico deslocada de 0,2 %; o ponto mais alto é o R_m de 420,2 MPa; a ruptura vem depois, com tensão menor, porque a seção afinou na estricção. À direita, um material frágil, em curva ilustrativa: ele não escoa, rompe no próprio pico, e o limite de resistência e a tensão de ruptura praticamente coincidem.

A tensão da curva é de engenharia: a força é sempre dividida pela área inicial do corpo de prova. Depois do R_m, a área real do pescoço diminui muito, e a tensão verdadeira continua subindo até a fratura; a queda da curva é um efeito da conta. A leitura completa dos pontos da curva está no artigo sobre o diagrama tensão-deformação, e o afinamento do pescoço, no artigo sobre a estricção.

O que não é resistência mecânica

Três usos da palavra "resistência" aparecem perto deste tema e não são a propriedade de que este artigo trata:

• Atrito: a força que se opõe ao deslizamento entre duas superfícies às vezes é chamada de "resistência" em textos de física. Ela depende do par de superfícies, não de um material sozinho, e se mede pelo coeficiente de atrito, adimensional.
• Resistência química e à corrosão: descrevem quanto o material se degrada no ambiente. Afetam a resistência mecânica ao longo do tempo, mas são outra propriedade.
• Resistência na fisioterapia e na educação física: é a capacidade de um músculo sustentar esforço repetido. Não tem relação com tensão em MPa.

Propriedade e disciplina

Resistência mecânica e resistência dos materiais não são a mesma coisa. A primeira é a propriedade, um número de cada material medido em ensaio. A segunda é a disciplina de engenharia que calcula as tensões e deformações dentro de peças carregadas (barras, vigas, eixos e colunas) e compara essas tensões com a resistência do material, com coeficientes de segurança. Esforços internos, flexão de vigas, torção de eixos, flambagem e tensão admissível são assuntos da disciplina, tratados no artigo sobre resistência dos materiais. Aqui, as fórmulas aparecem só para calcular o resultado de um ensaio.

Fórmula e unidade da resistência mecânica

A fórmula da resistência mecânica é σ = F / A: a força, em newtons, dividida pela área da seção que a recebe, em milímetros quadrados. Com essas unidades o resultado sai direto em N/mm², que é o mesmo que megapascal (MPa). No ensaio de tração, a força usada é a força máxima e a área é a inicial, e a fórmula ganha os símbolos da norma: R_m = F_m / S₀. Os outros esforços têm fórmulas próprias, mostradas na seção sobre os tipos.

A unidade do Sistema Internacional é o pascal (Pa), que vale 1 N/m². Como o pascal é muito pequeno para materiais estruturais, usa-se o megapascal, 1 MPa = 10⁶ Pa = 1 N/mm², e para módulos de elasticidade o gigapascal, 1 GPa = 1.000 MPa. Duas unidades antigas continuam comuns: o kgf/cm², em obra, catálogos de concreto e manômetros, e o psi (libra-força por polegada quadrada), em normas e fichas americanas. A tabela reúne as conversões, calculadas com as definições exatas 1 kgf = 9,80665 N e 1 psi = 6.894,757 Pa (cálculo da Biopdi):

Unidade	Equivale a 1 MPa	1 unidade em MPa
N/mm²	1	1
kgf/cm²	10,197	0,0981
kgf/mm²	0,10197	9,807
psi	145,04	0,006895
ksi (1.000 psi)	0,14504	6,895

Na prática, 1 MPa vale cerca de 10 kgf/cm², e um concreto de 25 MPa equivale a cerca de 255 kgf/cm². A ABNT NBR 7480:2024 registra uma aproximação parecida para o aço: 1 MPa ≈ 0,1 kgf/mm², de onde vem o nome CA-50 (cerca de 50 kgf/mm² de escoamento). O exercício 4 faz as contas.

Tipos de resistência mecânica

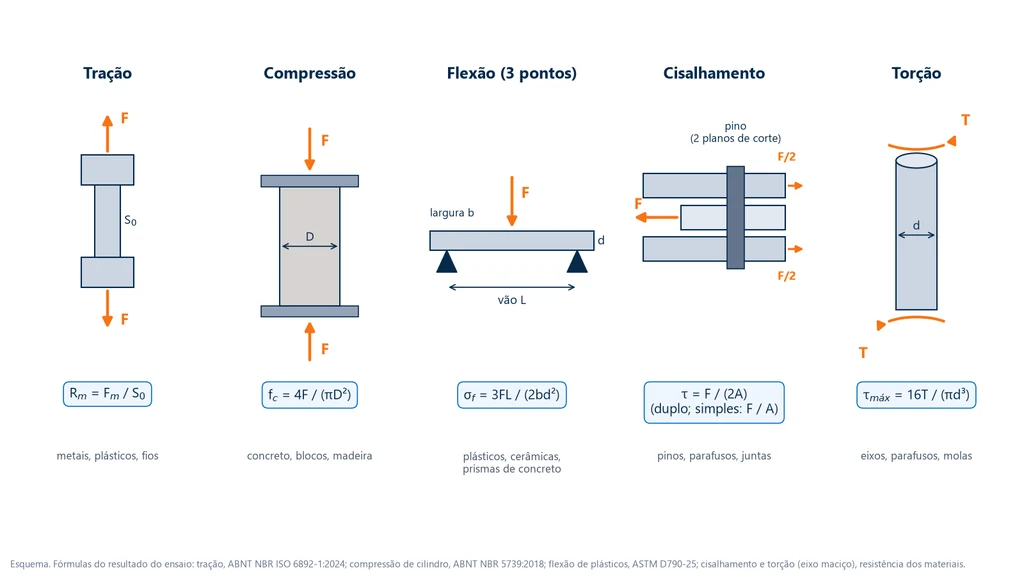

Os tipos de resistência mecânica correspondem aos modos de carregar a peça: tração, compressão, flexão, cisalhamento e torção. Cada um tem um ensaio, um corpo de prova e uma fórmula própria para converter a força medida em tensão. O esquema abaixo mostra os cinco esforços, o corpo de prova típico de cada um e a fórmula do resultado.

A tabela resume a mesma informação com a norma de referência de cada ensaio, para consulta rápida:

Tipo	Fórmula do resultado	Ensaio	Norma de referência
Tração	Rm = Fm / S0	ensaio de tração	ABNT NBR ISO 6892-1:2024 e ASTM E8/E8M-25 (metais); ASTM D638-22 (plásticos)
Compressão	fc = 4F / (πD²), cilindro	ensaio de compressão	ABNT NBR 5739:2018 (concreto)
Flexão em 3 pontos	σf = 3FL / (2bd²)	ensaio de flexão	ASTM D790-25 (plásticos); ABNT NBR 12142:2010 (prismas de concreto)
Cisalhamento	τ = F / A (simples) ou F / (2A) (duplo)	ensaio de cisalhamento	conforme o produto (parafusos, juntas, núcleos sanduíche)
Torção	τmáx = 16T / (πd³), eixo maciço	ensaio de torção	conforme o produto (fios, parafusos, eixos)

Resistência à tração

A resistência à tração é a tensão máxima que o material suporta quando a força tende a alongá-lo. É a mais usada para metais, fios, chapas e plásticos, porque o mesmo ensaio entrega também o escoamento, o alongamento e o módulo de elasticidade. O resultado principal é o R_m = F_m / S₀, com S₀ medida antes do ensaio. O procedimento está no artigo sobre o ensaio de tração, e o guia da norma de metais, no artigo sobre a ASTM E8 e a ISO 6892-1.

Resistência à compressão

A resistência à compressão é a tensão máxima sob uma força que tende a encurtar o corpo de prova. É a propriedade-chave do concreto, das argamassas, dos blocos e da madeira na direção das fibras. No concreto, o cilindro é carregado continuamente até romper e a resistência é f_c = 4F / (πD²), com D o diâmetro médio; a ABNT NBR 5739:2018 fixa a taxa de carregamento em 0,45 ± 0,15 MPa/s e pede o resultado com três algarismos significativos. Em metais dúcteis, a compressão não tem um R_m claro, porque o corpo de prova se achata sem romper. O ensaio de compressão e o guia da NBR 5739 trazem os detalhes.

Resistência à flexão

A resistência à flexão é a tensão máxima na face tracionada de uma barra apoiada em dois pontos e carregada no meio (3 pontos) ou em dois pontos (4 pontos). A flexão combina tração numa face e compressão na outra, e por isso é o ensaio usado para materiais difíceis de prender numa garra de tração: plásticos, cerâmicas e prismas de concreto. Em 3 pontos, σ_f = 3FL / (2bd²), com L o vão, b a largura e d a espessura. A ASTM D790-25 usa essa fórmula em plásticos, com vão de 16 vezes a espessura; o concreto usa a ABNT NBR 12142:2010, com prismas em 4 pontos. O ensaio de flexão e o guia da ASTM D790 detalham o método.

Resistência ao cisalhamento

A resistência ao cisalhamento é a tensão que o material suporta quando duas partes tendem a deslizar uma sobre a outra num mesmo plano, como num pino, num rebite ou numa junta colada. A tensão média é τ = F / A no corte simples, com um plano de corte, e τ = F / (2A) no corte duplo, em que a mesma força se divide entre dois planos. Em metais, a resistência ao cisalhamento fica abaixo da de tração: no alumínio 6061-T6, os valores típicos da Aluminum Association são 207 MPa ao cisalhamento e 310 MPa à tração, uma relação de cerca de 0,67 (cálculo da Biopdi). O ensaio de cisalhamento mostra os dispositivos.

Resistência à torção

A resistência à torção é a tensão de cisalhamento máxima que o material suporta quando a peça é torcida por um momento T. Num eixo maciço de diâmetro d, a tensão é máxima na superfície e vale τ_máx = 16T / (πd³) enquanto o material está no regime elástico. É a resistência que importa em eixos de transmissão, parafusos no aperto, molas e fios. A dedução da fórmula e o dimensionamento de eixos ficam com a disciplina de resistência dos materiais; o ensaio está no artigo sobre o ensaio de torção.

Impacto, fadiga e fluência: resistências de outra natureza

Três propriedades também são chamadas de "resistência", mas não se medem como uma tensão sob carga crescente:

• Resistência ao impacto: é a energia absorvida para romper um corpo de prova entalhado com um golpe, medida em joules (J) no ensaio Charpy ou Izod (ASTM E23-25, ISO 148-1). Não é uma tensão e não se converte em MPa. É uma medida de tenacidade, tratada no ensaio de impacto.
• Resistência à fadiga: é a amplitude de tensão que o material suporta por um número definido de ciclos de carga, lida na curva S-N. Fica bem abaixo do R_m, porque trincas crescem sob carga repetida mesmo com tensões baixas. Ver o ensaio de fadiga.
• Resistência à fluência: é a tensão que o material suporta sob carga constante, por longo tempo e em geral em temperatura alta, sem passar de uma deformação ou romper num prazo definido. Ver o ensaio de fluência.

Quais são os 3 tipos de resistência?

Na engenharia, os três esforços básicos são tração, compressão e cisalhamento: toda tensão num ponto de uma peça se decompõe em tensões normais (tração ou compressão) e tensões de cisalhamento. A flexão e a torção não são esforços novos, e sim combinações: a flexão gera tração numa face e compressão na outra, e a torção gera cisalhamento. Por isso a resposta curta à pergunta é tração, compressão e cisalhamento, com flexão e torção como casos derivados, e impacto e fadiga como resistências a outros tipos de carga.

Como se mede a resistência mecânica

A resistência mecânica se mede num ensaio destrutivo normalizado: um corpo de prova de forma e dimensões definidas pela norma recebe carga crescente numa máquina de ensaio até escoar ou romper, enquanto a força e a deformação são registradas. O resultado é a força convertida em tensão pela área do corpo de prova. Um teste de resistência mecânica, portanto, tem quatro partes:

1. Corpo de prova normalizado: cilindro ou chapa usinados para tração de metais, gravata para plásticos, cilindro moldado para concreto, barra para flexão. A área é medida antes do ensaio, porque um erro de 1 % no diâmetro vira cerca de 2 % na tensão. O artigo sobre o corpo de prova mostra as formas.
2. Máquina que aplica a carga: uma máquina universal de ensaios, que traciona, comprime ou flexiona trocando as garras e os dispositivos, ou uma prensa de compressão para concreto e blocos. A velocidade é a da norma.
3. Célula de carga: mede a força. A ABNT NBR ISO 6892-1:2024 e a ABNT NBR 5739:2018 pedem máquina classe 1 ou melhor pela ABNT NBR ISO 7500-1 (a NBR 5739 admite classe 2 em laboratório de obra e em central de concreto). O artigo sobre a célula de carga explica a medição.
4. Extensômetro, quando necessário: mede a deformação no trecho útil. É indispensável para o R_p0,2 e o módulo de elasticidade, mas não para o R_m, que depende só da força máxima e da área. Por isso pode ser retirado antes da ruptura. Ver o artigo sobre o extensômetro.

O software converte a curva força × deslocamento em tensão × deformação e extrai os números. O mesmo material dá valores diferentes se o ensaio mudar: um corpo de prova de outra geometria, outra velocidade, outra temperatura ou, no concreto, outro preparo das bases muda o resultado. É por isso que um valor de resistência só vale acompanhado da norma do ensaio. A verificação da máquina, o certificado e a classe estão no artigo sobre a calibração da máquina universal pela NBR ISO 7500-1.

Valores de resistência mecânica por material

A resistência mecânica varia de poucos megapascals, na tração do concreto, a centenas, nos metais, e cada valor só faz sentido com o tipo de carga e o tipo de valor. A tabela reúne valores de referência, cada um com a sua fonte. Mínimo de norma é o que o produto tem de atingir; valor característico é uma estimativa estatística de lote usada em projeto; valor típico é a média publicada por fabricantes e associações, útil como ordem de grandeza.

Material e propriedade	Valor (MPa)	Tipo de valor	Fonte
Aço ASTM A36, escoamento (chapas, perfis e barras até 203 mm)	≥ 250	mínimo	ASTM A36/A36M-19
Aço ASTM A36, Rm	400 a 550	faixa especificada	ASTM A36/A36M-19
Vergalhão CA-50, escoamento fyk	≥ 500	característico	ABNT NBR 7480:2024
Vergalhão CA-50, resistência à tração fst	≥ 1,10·fy (550 com fy = 500)	mínimo	ABNT NBR 7480:2024
Alumínio 6061-T6, Rp0,2 / Rm	276 / 310	típico	Aluminum Association
Alumínio 6061-T6, cisalhamento	207	típico	Aluminum Association
Concreto C30, compressão fck	30	característico (28 dias)	ABNT NBR 8953:2015
Concreto C30, tração média fct,m	2,9	estimativa de projeto	ABNT NBR 6118:2023 (cálculo da Biopdi)
Madeira nativa D20 a D60, compressão paralela fc0,k	20 a 60	característico (12 % de umidade)	ABNT NBR 7190-1:2022
Polipropileno homopolímero, tração no escoamento	33 a 34	típico (ASTM D638)	folhas de dados Braskem H 401 e H 614

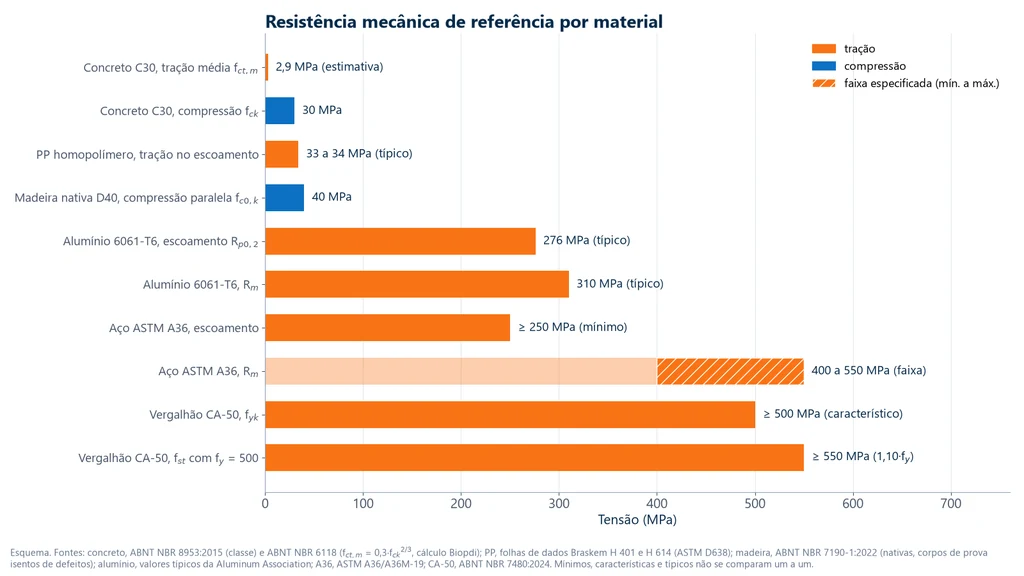

O gráfico abaixo põe os valores numa escala linear única, em laranja para tração e em azul para compressão, com a faixa do R_m do A36 hachurada. Ele mostra a distância entre as famílias: a tração média do concreto C30 é cerca de um centésimo da resistência à tração do aço, e um plástico de engenharia comum fica na mesma ordem do concreto à compressão.

Dois cuidados na leitura. Valores de tipos diferentes não se comparam um a um: o 276 MPa do alumínio é típico, enquanto o 250 MPa do A36 é mínimo, e o aço real costuma escoar acima disso. E o valor de um material muda com a condição: o mesmo aço recozido, laminado ou temperado tem resistências muito diferentes. A tabela completa de aços por condição está no artigo sobre o limite de resistência à tração.

Metal, concreto, madeira e plástico: o que muda

A forma de especificar e de medir a resistência mecânica muda com a família do material, porque cada uma falha de um jeito. As quatro famílias mais comuns na engenharia seguem lógicas diferentes.

Metais: escoamento e R_m, na tração

Nos metais, a resistência se especifica pela tração, com um escoamento mínimo e um R_m mínimo ou numa faixa, como no A36. O projeto usa o escoamento, porque a peça deve trabalhar sem deformação permanente, e o R_m entra na verificação da ruptura e no controle de qualidade. O vergalhão tem uma regra própria: a ABNT NBR 7480:2024 exige do CA-50 f_yk ≥ 500 MPa e resistência à tração de pelo menos 1,10 vez o escoamento medido. Essa relação garante reserva de encruamento depois do escoamento, para a armadura avisar antes de romper.

Concreto: compressão aos 28 dias

No concreto, a resistência que define o material é a compressão. A classe, como C30, indica o f_ck, a resistência característica à compressão em MPa aos 28 dias; as classes são as da ABNT NBR 8953:2015. O ensaio é a compressão de cilindros moldados e curados (ABNT NBR 5738) e rompidos pela ABNT NBR 5739:2018. À tração, o concreto resiste pouco: a ABNT NBR 6118:2023 estima a tração média por f_ct,m = 0,3·f_ck^2/3 para classes até C50, o que dá 2,9 MPa para o C30, cerca de 10 % da compressão (cálculo da Biopdi). É por isso que o concreto leva armadura de aço nas regiões tracionadas. A tração direta quase nunca é ensaiada: mede-se a tração por compressão diametral (ABNT NBR 7222:2011) ou na flexão (ABNT NBR 12142:2010), e a NBR 6118 converte, com f_ct igual a 0,9 da diametral ou 0,7 da de flexão.

Madeira: depende da direção das fibras

A madeira é anisotrópica: resiste muito mais na direção das fibras do que perpendicular a elas, e o valor muda com a umidade. Na ABNT NBR 7190-1:2022, as madeiras nativas são agrupadas em classes D20 a D60, em que o número é a resistência característica à compressão paralela às fibras, em MPa, obtida em corpos de prova isentos de defeitos e referida a 12 % de umidade. A mesma edição criou classes para peças estruturais de florestas plantadas (de D18 a D70 nas folhosas) definidas pela resistência à flexão; nelas, o número não é a compressão. Uma "D40" de floresta plantada não tem 40 MPa à compressão paralela, e a classe precisa vir com a tabela de origem.

Plásticos: temperatura, velocidade e tempo

Nos plásticos, a resistência é bem menor que a dos metais e muito mais sensível às condições de ensaio. Um polipropileno homopolímero fica em 33 a 34 MPa de tração no escoamento nas folhas de dados da Braskem, medidos pela ASTM D638 à temperatura ambiente. Esquentar, ensaiar mais devagar ou manter a carga por muito tempo reduz o valor, e sob carga constante o plástico se deforma com o tempo (fluência). Por isso as normas de plásticos fixam velocidade e condicionamento, e a ficha precisa dizer qual tensão foi reportada: no escoamento, máxima ou na ruptura.

Resistência, rigidez, dureza e tenacidade

Resistência, rigidez, dureza e tenacidade são quatro propriedades diferentes, e a maior parte das confusões sobre resistência mecânica vem de tratá-las como uma só. Cada uma responde a uma pergunta e tem unidade e ensaio próprios, como resume a tabela:

Propriedade	Pergunta que responde	Unidade	Ensaio
Resistência mecânica	quanta tensão suporta antes de escoar ou romper?	MPa	tração, compressão, flexão
Rigidez (módulo de elasticidade E)	quanto deforma sob uma tensão, no regime elástico?	GPa	tração com extensômetro
Dureza	quanto resiste à penetração localizada na superfície?	HB, HV, HRC	dureza
Tenacidade	quanta energia absorve até romper?	J (impacto) ou J/m³	impacto, área sob a curva

Exemplos do dia a dia mostram que uma propriedade não prevê a outra. O vidro é duro e rígido, mas pouco tenaz: risca o aço e quebra com um golpe. A borracha é muito elástica e pouco rígida: deforma muito e volta à forma. O aço estrutural é resistente, rígido e tenaz ao mesmo tempo, o que explica o seu uso em estruturas. E trocar um aço comum por um aço de alta resistência deixa a peça mais forte, mas não mais rígida, porque o módulo de elasticidade dos aços fica perto de 200 GPa em todas as classes. A comparação gráfica entre rigidez e resistência está no artigo sobre as propriedades mecânicas dos materiais, e cada propriedade tem artigo próprio: módulo de elasticidade, dureza e tenacidade.

Dureza e resistência à tração têm uma relação empírica em aços, e a dureza serve para estimar o R_m numa triagem, sem destruir a peça. A relação vale só para algumas famílias de material e tem erro grande, e não substitui o ensaio de tração num laudo; os fatores e os limites estão no artigo sobre dureza.

Como aumentar a resistência mecânica (e o que a reduz)

A resistência mecânica de um material sobe com tudo o que dificulta a deformação plástica e o início de trincas, e cai com o que os facilita. Os caminhos mudam com a família do material.

Nos metais

Nos metais, a resistência depende da facilidade com que as discordâncias, os defeitos de linha da rede cristalina, se movem. Os mecanismos que as bloqueiam aumentam a resistência:

• Elementos de liga: átomos dissolvidos distorcem a rede; nos aços-carbono, mais carbono dá R_m maior.
• Refino de grão: contornos de grão são barreiras; grão menor, resistência maior.
• Trabalho a frio: laminação a frio e trefilação aumentam o escoamento pelo encruamento, com perda de ductilidade.
• Têmpera e revenimento: a têmpera forma martensita, muito resistente e frágil, e o revenimento devolve parte da tenacidade.
• Endurecimento por precipitação: partículas finas bloqueiam as discordâncias; é o tratamento T6 do alumínio 6061.

O recozimento faz o oposto: em geral reduz a resistência e a dureza e aumenta a ductilidade, para facilitar a conformação ou a usinagem. Afirmar que recozer aumenta a resistência é um erro comum. O panorama está em tratamento térmico dos metais.

No concreto

No concreto, a resistência à compressão sobe com a redução da relação água/cimento, com o adensamento que elimina vazios e com a cura úmida, que mantém a hidratação do cimento. Água a mais na mistura, adensamento ruim e cura curta deixam poros, e poros são pontos fracos.

O que reduz a resistência

Em qualquer material, alguns fatores reduzem a resistência em serviço ou no ensaio:

• Poros, inclusões e trincas: concentram tensão e iniciam a fratura, sobretudo em materiais frágeis.
• Entalhes e mudanças bruscas de seção: furos, roscas e cantos vivos elevam a tensão local acima da média.
• Temperatura alta: o escoamento e o R_m dos metais caem com o aquecimento, e os plásticos perdem resistência bem antes.
• Carga repetida: a fadiga rompe peças com tensões bem abaixo do R_m.
• Corrosão e umidade: reduzem a seção útil dos metais e a resistência da madeira.

Como interpretar um valor de resistência mecânica

Um número de resistência só é útil quando se sabe exatamente o que ele representa. As perguntas abaixo são as que mais evitam erro na leitura de certificados, fichas técnicas e laudos.

O valor é mínimo, característico ou típico?

Mínimo de norma é o que o produto tem de atingir para ser aceito, como os 250 MPa de escoamento do A36. Valor característico é uma estimativa estatística com 5 % de chance de um resultado ficar abaixo dele, como o f_ck do concreto e o f_yk do vergalhão. Valor típico é uma média de fabricante, como os 310 MPa do alumínio 6061-T6. Projetar com um valor típico como se fosse mínimo é inseguro; comparar um mínimo com um típico exagera a diferença entre dois materiais.

Qual das tensões foi reportada?

Num metal, "resistência" pode ser o escoamento ou o R_m, e a diferença entre os dois chega a 40 % ou mais. Num plástico, pode ser a tensão no escoamento, a máxima ou a de ruptura. Num concreto, pode ser a compressão, a tração por compressão diametral ou a tração na flexão. O símbolo (R_p0,2, R_m, f_ck, f_ct,sp) diz qual é; sem o símbolo, pergunte.

Em que condição o material foi ensaiado?

O valor vale para a condição do material (laminado, recozido, temperado, envelhecido) e do ensaio (temperatura, velocidade, idade do concreto, umidade da madeira). Um R_m de aço sem a condição de fornecimento, ou um f_c de concreto sem a idade, não serve para comparação.

O resultado do corpo de prova vale para a peça?

O ensaio mede o material num corpo de prova padronizado, sem defeitos de fabricação, na direção e na posição de onde foi retirado. A peça real tem furos, soldas, entalhes, outra espessura e outra direção de laminação. A resistência do material é o ponto de partida; a capacidade da peça sai do cálculo com coeficientes de segurança, que é o trabalho da resistência dos materiais.

Erros comuns sobre resistência mecânica

Os erros abaixo aparecem com frequência em textos sobre o tema e em respostas de prova:

1. Chamar força de resistência: "aguenta 500 kg" é a carga de uma peça, não a resistência do material. Resistência é força por área.
2. Usar o R_m como tensão de projeto de peça metálica: o projeto de peças dúcteis usa o escoamento, com coeficiente de segurança.
3. Dar resistência ao impacto em MPa: a energia de impacto é medida em joules e não se converte em tensão.
4. Confundir rigidez com resistência: um aço mais resistente não é mais rígido; o módulo quase não muda.
5. Dizer que o recozimento aumenta a resistência: em geral reduz, e aumenta a ductilidade.
6. Esquecer que o concreto é fraco à tração: a tração média é cerca de 10 % da compressão.
7. Comparar classes de madeira de tabelas diferentes: na NBR 7190-1:2022, a classe D das nativas é pela compressão e a das peças de florestas plantadas, pela flexão.
8. Copiar a relação 1,08 do CA-50: a ABNT NBR 7480:2024 exige f_st ≥ 1,10·f_y.

Exercícios resolvidos

Os quatro exercícios usam números de ensaio e seguem a ordem do artigo: tração de aço, compressão de concreto, flexão de plástico e conversão de unidades. As contas são cálculos da Biopdi, refeitos em 07/10/2026.

Exercício 1: escoamento e R_m de um aço

Um corpo de prova cilíndrico de aço, com diâmetro de 10,0 mm, foi ensaiado à tração com extensômetro. A força no limite convencional de 0,2 % foi 20,4 kN e a força máxima, 33,0 kN.

1. Área inicial: S₀ = π × 10,0² / 4 = 78,54 mm².
2. Escoamento: R_p0,2 = 20.400 / 78,54 = 259,7 MPa.
3. Limite de resistência: R_m = 33.000 / 78,54 = 420,2 MPa.
4. Comparação com o ASTM A36: escoamento ≥ 250 MPa e R_m de 400 a 550 MPa. Os dois valores atendem.

No relatório, a ABNT NBR ISO 6892-1:2024 recomenda arredondar resistências ao MPa inteiro, salvo norma de produto: 260 MPa e 420 MPa. São esses os números da curva do primeiro gráfico do artigo.

Exercício 2: compressão de um cilindro de concreto

Um cilindro de concreto de 10 × 20 cm (D = 100 mm) rompeu com força máxima de 196 kN. Qual é a resistência à compressão e qual taxa de força corresponde a 0,45 MPa/s?

1. Área: A = π × 100² / 4 = 7.853,98 mm².
2. Resistência: f_c = 196.000 / 7.853,98 = 24,96 MPa, que com três algarismos significativos, como pede a ABNT NBR 5739:2018, fica 25,0 MPa.
3. Taxa: 0,45 N/mm² por segundo × 7.853,98 mm² = 3.534 N/s, cerca de 3,53 kN/s.
4. Em kgf/cm²: 25,0 × 10,197 = cerca de 255 kgf/cm².

A força de 196 kN mostra por que a capacidade da máquina precisa de folga: uma prensa de 200 kN trabalharia a 98 % da capacidade, e o rompimento precisa ficar dentro da faixa em que a máquina foi verificada.

Exercício 3: resistência à flexão de um plástico

Uma barra de plástico de 12,7 mm de largura e 3,2 mm de espessura foi ensaiada em flexão de 3 pontos com vão de 51,2 mm (16 vezes a espessura) e rompeu com 90 N.

1. Numerador: 3 × F × L = 3 × 90 × 51,2 = 13.824 N·mm.
2. Denominador: 2 × b × d² = 2 × 12,7 × 3,2² = 260,1 mm³.
3. Resistência à flexão: σ_f = 13.824 / 260,1 = 53,1 MPa.

A força de ruptura é de apenas 90 N. Ensaios assim pedem uma célula de carga de baixa capacidade, para a força ficar dentro da faixa em que a medição tem a exatidão da classe.

Exercício 4: conversão de unidades

Um projeto pede concreto de 25 MPa, e uma ficha americana dá um material de 5.000 psi. Converta.

1. 25 MPa × 10,197 = 254,9 kgf/cm².
2. 25 MPa × 145,04 = 3.626 psi.
3. 5.000 psi × 0,006895 = 34,5 MPa.
4. No sentido inverso, um concreto antigo de 250 kgf/cm² tem 250 × 0,0981 = 24,5 MPa.

Normas da resistência mecânica

As definições e os métodos vêm das normas de ensaio; os valores mínimos e as classes vêm das normas de produto e de projeto. A tabela reúne as normas citadas neste artigo, com a edição vigente conferida em 07/10/2026 no catálogo ABNT (Target) e na loja ASTM:

Norma	O que trata	Edição
ABNT NBR ISO 6892-1	tração de metais em temperatura ambiente: ReH, Rp0,2, Rm	2024 (versão corrigida de 07/2026)
ISO 6892-1	tração de metais em temperatura ambiente	2019
ASTM E8/E8M	tração de metais	E8/E8M-25
ASTM D638	tração de plásticos	D638-22
ASTM D790	flexão de plásticos	D790-25
ASTM E23	impacto Charpy e Izod em metais	E23-25
ABNT NBR 5739	compressão de corpos de prova cilíndricos de concreto	2018 (confirmada em 12/2023)
ABNT NBR 12142	tração na flexão de prismas de concreto	2010
ABNT NBR 7222	tração por compressão diametral de concreto e argamassa	2011
ABNT NBR ISO 7500-1	verificação do sistema de medição de força da máquina	2023
ABNT NBR 7480	aço para armaduras de concreto (CA-50: fyk ≥ 500 MPa, fst ≥ 1,10·fy)	2024
ASTM A36/A36M	aço-carbono estrutural	A36/A36M-19
ABNT NBR 8953	classes de resistência do concreto	2015 (confirmada em 01/2025)
ABNT NBR 6118	projeto de estruturas de concreto (fct,m)	2023
ABNT NBR 7190-1	projeto de estruturas de madeira (classes de resistência)	2022

Máquina para medir a resistência mecânica

Para medir a resistência mecânica de metais, plásticos, compósitos e madeira, a máquina universal de ensaios aplica a carga com velocidade controlada e troca garras e dispositivos conforme o esforço: tração, compressão, flexão e cisalhamento na mesma estrutura. A máquina universal Biopdi da linha M2 é eletromecânica, tem modelos de coluna simples, de 200 N a 10 kN, e de coluna dupla, de 5 kN a 1.000 kN, mede a força com células de carga classe 1 pela ABNT NBR ISO 7500-1:2023 e usa o software BioLab, que converte força em tensão com a área informada e monta o relatório. O painel abaixo mostra a máquina, o papel de cada parte na medição e os dispositivos dos quatro esforços.

A capacidade segue a força esperada, que é a resistência vezes a área. Barras de plástico em flexão, como a do exercício 3, e corpos de prova de polímeros ficam na máquina de 2 a 10 kN (MBIOI-10-M2); corpos de prova de aço usinados, como o do exercício 1, que rompe com 33 kN, na máquina de 5 a 50 kN (MBIOII-50-M2); vergalhões, na máquina de 100 a 200 kN (MBIOII-200-M2). Para a compressão de concreto, como no exercício 2, a prensa elétrica Biopdi vai de 5 kN a 1.000 kN, e o BioLab converte a taxa de 0,45 MPa/s em kN/s pelo diâmetro medido. Para torção, a máquina de ensaio de torque tem uma versão básica, usada com a máquina universal, e uma completa, independente. O software BioLab e as demais capacidades estão na página da máquina universal de ensaios.
